Для решения задач оптимизации в настоящее время разработаны многочисленные методы стохастического поиска, основанные на марковских случайных процессах [1, 2]. В частности, одними из самых эффективных методов для случая оптимизации многоэкстремальной целевой функции являются метаэвристические: метод имитации отжига, являющийся примером метода Монте-Карло; эволюционные алгоритмы, моделирующие процессы естественного отбора; муравьиный алгоритм и многие другие [3]. Метаэвристические методы позволяют находить оптимальные решения для задач, являющихся трудноразрешимыми с точки зрения прямого аналитического исследования [4]. Во многом именно поэтому данные методы являются эффективными и популярными современными инструментами для решения широкого круга оптимизационных задач [5].

Одно из важнейших достоинств данных методов заключается в том, что правильная реализация (модификация с учётом решаемой задачи) метаэвристического алгоритма позволяет обеспечить нахождение близкого к оптимальному решения за разумное время или малое число итераций [1, 6]. Такая гибкость в организации схем стохастического поиска актуализирует исследования в области оптимизации схем алгоритмов случайного поиска с использованием методов нечеткого управления: например для случаев, когда расчетные параметры алгоритмов в системах со сложной иерархией варьируются в зависимости от решаемых в процессе управления задач [7].

Цель исследования: оптимальная модификация схем алгоритмов стохастического поиска методом имитации отжига (simulated annealing) применительно к решению отдельной прикладной задачи – поиска оптимальных значений координат опорных точек кусочно-линейных диаграмм деформирования, необходимых для проведения вычислительных экспериментов в автоматизированной системе принятия решений по управлению процессом формирования химического состава отливок из чугуна. Для принятия решений в автоматизированной системе используются методы нечеткого управления. Принципы работы системы принятия решений в системе управления процессом формирования оптимального химического состава отливок из чугуна подробно рассмотрены в работе [8].

В работе [9] S. Kirkpatrick предложил метод случайного поиска глобального минимума функции, называемый simulated annealing (метод имитации отжига). Киркпатрик сформулировал метод для условий наличия явных ограничений на изменяемые параметры [2]. Метод эффективно определяет минимум заданной для x функции f(x). При этом переменная x определена на некотором дискретном или непрерывном пространстве Ω. Элементы данного пространства представлены как состояния мнимой системы, под энергией которой понимаются значения самой функции E = f(x). Под температурой понимают параметр системы T, который уменьшается со временем. Основное его предназначение – «тушение» алгоритма для случая, когда не заданы иные условия остановки работы алгоритма. Параметр T соответствует каждому состоянию системы x. Каждое следующее состояние системы генерируется с использованием заданной функции G(x, T), являющейся вероятностным распределением. Функция G(x, T) генерирует случайный элемент из пространства Ω при известных x и T. В новое состояние x' = G(x, T) система переходит с вероятностью p(ΔE, T), в ином случае состояние x' генерируется снова на новом шаге алгоритма. Величина ΔE определяется как изменение энергии системы, а величина p(ΔE, T) является вероятностью принятия нового состояния.

Поиск глобального минимума целевой функции f : Rn осуществляется на некотором собственном подмножестве метрического пространства Rn:

f(x1, ..., xn) > min, x∈Ω, Ω∈Rn,

где подмножество Ω определяется ограничениями в виде q(x) = 0, q : Rn.

В качестве функции, задающей вероятность принятия нового состояния, выбирается либо точное значение

,

либо приближенное значение

.

Последняя формула используется с условием p(ΔE, T) > 1 в случае ΔE < 0, и тогда вероятность перехода в новое состояние p(ΔE, T) считается равной 1. Поиск минимума целевой функции завершается при уменьшении значения параметра T до некоторого заданного уровня Tend. Таким образом, схема метода отжига задается следующими параметрами: законом изменения параметра T(k), где k – номер шага; порождающим семейством вероятностных распределений G(x, T); функцией вероятности перехода системы в новое состояние p(ΔE, T).

Одной из самых распространенных схем метода simulated annealing является схема Больцмана. В данной схеме изменение параметра T алгоритма задается формулой

, .

Если T принять за дисперсию, x – за математическое ожидание, то плотность вероятностных распределений выбирается как семейство нормальных распределений, задаваемых функцией

,

где D – размерность метрического пространства состояний.

Другой распространенной схемой метода имитации отжига является схема Коши. В данной схеме изменение параметра T алгоритма задается формулой

, .

При данной схеме не будет иметь место отсутствие гарантии нахождения оптимума, поскольку здесь использованы нормированные распределения Коши с плотностью, заданной уравнением

.

Данные схемы допускают модификации А, Б и В, подробно описанные в работах [1, 10].

Данные схемы алгоритмов стохастического поиска используются для оптимизации значений координат кусочно-линейных деформационных диаграмм и параметров химического состава в системе управления процессом структуризации чугунных сплавов [4, 8]. Выбор альтернатив решений при оптимизации значений координат кусочно-линейных деформационных диаграмм (ξ1, ..., ξ28) в системе управления представлен в табл. 1. Выбор альтернатив решений при оптимизации значений содержания химических элементов в сплаве чугунов (ξ1, ..., ξ14) представлен в табл. 2.

Схема принятия решения при выборе модификации алгоритма оптимизации параметров множества Ξ представлен на рис. 1.

В качестве инструмента интеллектуальной поддержки при выборе численных параметров алгоритмов оптимизации коэффициентов характеристических диаграмм в разработанной системе принятия решений применяется метод нечеткого управления Такаги и Сугено [11]. Данный метод применяется здесь для определения коэффициента χ, влияющего на скорость сходимости алгоритма поиска: для схемы Больцмана и для схемы Коши.

В системе принятия решений [8] сигнал, подающийся на вход модуля нечеткого управления [4], имеет вид , где x1 – значение размерности области стохастического поиска (D), x2 – значение, характеризующее сложность композиционной структуры чугунного сплава, – количество фаз в матрице сплава (графиты, феррит, аустенит и др.). и могут принимать следующие значения:

– малое: , ;

– среднее: , ;

– большое: , .

База правил модуля записывается в виде:

R(1) : ЕСЛИ (x1 малое И x2 малое) ТОГДА y1 = 0,5 + 0,045x1 + 0,11x2,

R(2) : ЕСЛИ (x1 малое И x2 среднее) ТОГДА y2 = 0,5 + 0,025x1 + 0,063x2,

R(3) : ЕСЛИ (x1 малое И x2 большое) ТОГДА y3 = 0,51 + 0,02x1 + 0,005x2,

R(4) : ЕСЛИ (x1 среднее И x2 малое) ТОГДА y4 = 0,55 + 0,02x1 + 0,01x2,

R(5) : ЕСЛИ (x1 среднее И x2 среднее) ТОГДА y5 = 0,55 + 0,021x1 + 0,015x2,

R(6) : ЕСЛИ (x1 среднее И x2 большое) ТОГДА y6 = 0,56 + 0,017x1 + 0,005x2,

R(7) : ЕСЛИ (x1 большое И x2 малое) ТОГДА y7 = 0,53 + 0,017x1 + 0,008x2,

R(8) : ЕСЛИ (x1 большое И x2 среднее) ТОГДА y8 = 0,53 + 0,018x1 + 0,007x2,

R(9) : ЕСЛИ (x1 большое И x2 большое) ТОГДА y9 = 0,6 + 0,017x1 + 0,006x2.

Правила нечеткого вывода для значений и вектора входного сигнала представлены на рис. 2.

Выходной сигнал модуля определяется здесь следующим образом. Для правил R(k), k = 2,…,9 рассчитывается

, ,

где , – результаты нечеткого вывода (рис. 2, а, б).

Выходной сигнал модуля нечеткого управления Такаги – Сугено тогда будет иметь вид

.

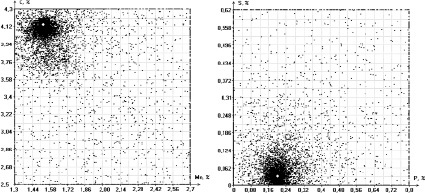

Для анализа предложенного способа модификаций проведения вычислительных экспериментов написана программа для ЭВМ, позволяющая осуществлять интеллектуальную поддержку принятия решений при формировании химического состава отливок из чугуна [8]. Один из модулей программы позволяет анализировать зависимости между расчетными параметрами алгоритма и основными характеристиками его работы – точности и скорости сходимости к оптимальным значениям. Основные результаты такого анализа приведены в работе [1]. Графически приближение точек ξ1(xC), ξ3 ( xMn), ξ4 ( xP), ξ5 ( xS) (каждая десятая итерация) для чугуна марки ЧХ1 к найденному оптимальному значению проиллюстрировано на рис. 3 (в процессе оптимизации была выбрана схема Больцмана).

Выводы

Таким образом, метод нечёткого управления Такаги и Сугено помогает осуществить интеллектуальную поддержку в системе принятия решений при построении модифицированных схем алгоритмов стохастического поиска посредством автоматического расчета параметров алгоритмов в зависимости от размерности пространства поиска или количества оптимизируемых величин. С применением описанного метода разработана автоматизированная система интеллектуальной поддержки принятия решений процессов, участвующих в формировании оптимального химического состава чугунных сплавов.
