В настоящее время информационные технологии охватывают широкий спектр сфер деятельности человека. Большую роль в задаче информатизации производства занимают работы, связанные с разработкой цифровых двойников производственных процессов. Под цифровым двойником производственного процесса следует понимать компьютерную копию физического объекта или процесса, погруженного в среду имитационного моделирования. Среда имитационного моделирования создает виртуальное пространство, позволяющее исследователю взаимодействовать с цифровой копией объекта. Таким образом, задача создания цифрового двойника разбивается на два этапа, включающих этап создания имитационной среды и этап построения математической модели.
Изначально для визуализации окружающего пространства прибегали к концепции виртуальной реальности, которая предполагает полное погружение исследователя в виртуальный мир и моделирование всех видов взаимодействия с искусственным миром. Основным недостатком концепции виртуальной реальности является высокая сложность задачи моделирования взаимодействия исследователя с виртуальными объектами [1].
Следующим этапом эволюции систем для моделирования виртуального пространства стало появление систем дополненной реальности. Системы дополненной реальности реализуют гибридный подход, основанный на заимствовании физического взаимодействия исследователя с окружающим миром и расширения такого взаимодействия через внедрение компьютерных виртуальных моделей в визуальный канал восприятия исследователя.
Новым витком эволюции систем дополненной реальности стало появление систем виртуального адаптационного пространства. Виртуальное адаптационное пространство (ВАП) – воспринимаемая смешанная реальность, созданная путем введения в каналы восприятия сенсорных данных с целью компенсации поврежденных каналов восприятия субъекта виртуальной реальности [1]. Конкурирующей технологией для ВАП является кибернетической глаз Argus II [2]. Главное преимущество ВАП над Argus II заключается в отсутствии хирургического вмешательства. Основное преимущество систем ВАП над системами дополненной реальности заключается в комплексной активации нескольких каналов восприятия исследователя для динамической сбалансированной нагрузки на каждый канал восприятия [3, 4].
Особым преимуществом систем виртуального адаптационного пространства над остальными методами виртуализации является его компенсаторное влияние на каналы восприятия человека, когда один из каналов поврежден или слабо функционирует. Для взаимодействия человека с виртуальным пространством система виртуального адаптационного пространства использует датчики, которые осуществляют запись входного потока визуальной информации, а также осуществляют вывод данных с использованием средств для воспроизведения акустического сигнала.
В статье представлен пример погружения суперпозиции объектов физического пространства в виртуальное адаптационное виртуальное пространство и метод классификации объектов в виртуальном адаптационном пространстве.
Цель исследования заключается в проверке адекватности метода классификации объектов в виртуальном адаптационном пространстве.
Задачи исследования:
- построение виртуального адаптационного пространства;
- сегментация виртуального адаптационного пространства;
- выделение и погружение объектов в виртуальное адаптационное пространство;
- классификация объектов виртуального адаптационного пространства;
- верификация метода классификации объектов.
Материалы и методы исследования
Для погружения объектов в виртуальное пространство система виртуального адаптационного пространства использует принцип оптического параллакса.
В качестве верификационного базиса виртуального адаптационного пространства была выбрана сцена объектов, которые различаются по ряду характерных признаков (форма, размера, освещенность и т.д.).
Следует учитывать, что процедура погружения объектов окружающего пространства должна выявлять и подавлять шумы на сцене объектов. В качестве таких шумов можно рассматривать совокупность небольших объектов, обладающих критически маленьким объемом для погружения в виртуальное пространство. В качестве второго примера шума может выступать пестрая текстура средних и крупных объектов виртуального пространства.
На рис. 1 представлена пара снимков сцены объектов, которые были получены с мультимедийных датчиков системы виртуального адаптационного пространства. Датчики системы расположены в горизонтальной плоскости на небольшом расстоянии друг от друга. Поэтому левое и правое изображение описывает одну сцену с небольшим отклонением в левую и правую сторону в зависимости от положения датчика. Пара снимков необходима для дальнейшей обработки методом классификации объектов ВАП.
Рис. 1. Фотоснимки левой и правой части сцены объектов
Описание объектов сцены
|
№ |
Объект |
Форма |
Положение |
Z[м] |
R |
|
1 |
Штанга |
Цилиндр |
Низ сцены |
0,12 |
7,75 |
|
2 |
Пол |
Плоскость |
Центр сцены |
– |
– |
|
3 |
Виток черного провода |
Линия |
Левый край сцены |
0,45 |
2,07 |
|
4 |
Передняя ножка стула |
Параллелепипед |
Левый край сцены |
0,51 |
1,82 |
|
5 |
Коробка 3D ручки |
Параллелепипед |
Правый край сцены |
0,47 |
1,98 |
|
6 |
Коробка инструментов |
Параллелепипед |
Правый край сцены |
0,46 |
2,02 |
|
7 |
Коробки с топливом 3D принтера |
Параллелепипед |
Левый край сцены |
0,65 |
1,43 |
|
8 |
Виток красной пластмассы |
Линия |
Левый край сцены |
0,69 |
1,35 |
|
9 |
Мяч |
Шар |
Центр сцены |
0,73 |
1,27 |
|
10 |
Упаковка с тонером принтера |
Параллелепипед |
Левый край сцены |
0,86 |
1,08 |
|
11 |
Задняя ножка стула |
Параллелепипед |
Центр сцены |
0,9 |
1,03 |
|
12 |
Стена |
Плоскость |
Центр сцены |
0,93 |
1 |
|
13 |
Тень объектов |
Текстура |
Рядом с объектами |
– |
– |
В таблице приведен состав объектов сцены, включающий краткое описание объекта, его форму, пространственное расположение, расстояние от наблюдателя Z и обратное расстояние от самого удаленного объекта Ri = Zi/max(Z).
На первом этапе метода классификации объектов ВАП при погружении объектов в виртуальное пространство используется метод расчета оптического параллакса, который позволяет восстановить форму наблюдаемых объектов, учитывая инвариантность пропорций наблюдаемых объектов относительно местоположения наблюдателя [5].
На рис. 2 представлена серия экспериментов по вычислению размеров объекта L в 2D пространстве. L – наблюдаемый объект. L' – образ объекта L в виртуальном пространстве. D – расстояние между наблюдаемым объектом и линзой камеры. D' – расстояние между линзой камеры и контактной матрицей мультимедийной камеры.
Рис. 2. Серия экспериментов по вычислению исходных размеров 2D объекта L
На представленном выше рисунке зеленым крестом обозначено исходное местоположение линзы камеры мультимедийных датчиков системы виртуального адаптационного пространства. В представленной серии экспериментов рассматриваются 3 варианта дистанций между объектом и его проекцией, в каждом из вариантов положение линзы смещается вправо на одну клетку.
Согласно правилу вычисления оптического параллакса между объектом и его проекцией сохраняются пропорции отношений между размерами объектами и расстояниями от объектов до линзы оптических устройств.
По известным параметрам L', D' и коэффициенту уменьшения оптического прибора можно вычислить неизвестные параметры L и D.
Исходя из инвариантности осей прямоугольной системы координат, можно сделать вывод, что все правила по вычислению размеров в 2D пространстве применяются схожим образом и для 3D пространства.
Наиболее сложной проблемой в системе виртуального адаптационного пространства является проблема обнаружения объектов в окружающем пространстве (проблема обнаружения и распознавания образов ОРО). Сложность решения проблемы ОРО в общем случае сопоставима со сложностью проблемы создания систем искусственного интеллекта. Из общего курса анатомии известно, что биологическим сенсором визуальной информации является глаз биологического объекта. Глаз снабжен чувствительной сетчаткой, в которой присутствуют чувствительные элементы: палочки и колбочки. Палочки сетчатки собирают информацию об интенсивности цвета окружающих объектов, а колбочки – о самом цвете объектов.
Подобно биологическому глазу датчики виртуального адаптационного пространства в первую очередь ориентируются на интенсивность отраженного света от окружающих объектов, а сам цвет объекта выступает вторичным признаком.
На втором этапе метода классификации объектов ВАП выполняется сегментация фотоснимков, которая заключается в разбиении исходного изображения по ширине w и высоте h на n сегментов и последующей обработке каждого сегмента. Изображение внутри каждого сегмента проецируется из цветового пространства RGB (соответствующего первоначальному цветному изображению) на ось Y цветового пространства YCbCr, в котором Y соответствует интенсивности цвета пикселя сегмента.
Операция выделения объектов в виртуальном адаптационном пространстве сводится к операции поиска пикселя с максимальным значением интенсивности Yij в каждом сегменте. Следующая итерация выделения объектов заключается в поиске области однотонных пикселей вокруг пикселя с интенсивностью Yij и выделении граничных точек на каждой из областей.
Финальная итерация выделения объектов заключается в объединении границ однотонных объектов, расположенных на соседних сегментах изображения. Таким образом, множество объектов виртуального адаптационного пространства формируется из множества границ однотонных объектов на исходном изображении.

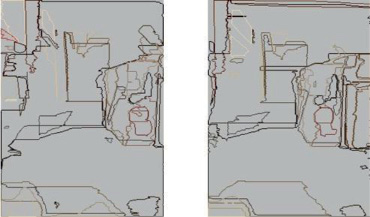

На рис. 3 представлены варианты границ объектов полученных при обработке фотоснимков рис. 1 с коэффициентом сегментации равным 16.
Рис. 3. Результат выделения границ объектов на исходных фотоснимках
Для погружения объектов в виртуальное адаптационное пространство используются:
- операция классификации объектов на левом и правом изображении по признаку интенсивности цвета и площади объекта;
- операция экструзии объекта по направлению нормали относительно плоскости рисунка на расстояние оптического параллакса объектов.
На третьем этапе метода классификации объектов ВАП путем парного сопоставления объектов на левом и правом изображении и, исходя из технических характеристик сенсорных устройств (например, оптической силы линз мультимедийных сенсоров системы) вычисляется величина отношения размеров объектов окружающей реальности к размеру погруженных объектов в виртуальную реальность и информация о расстоянии отдаления от субъекта виртуальной реальности.
На рис. 4 представлен результат погружения объектов в виртуальное адаптационное пространство. Наиболее удаленный синий фрагмент сетки соответствует фрагменту штанги (R1 = 5.1), погруженной в виртуальное пространство. Коричневые фрагменты соответствуют нижним фрагментам стула (R2 = 1.7). Наиболее отдаленный синий фрагмент соответствует фрагменту стены (R3 = 1). Серый фрагмент на синем фоне соответствует фрагменту коробки 3D ручки R4 – 1,3. Максимальная величина абсолютной погрешности Ri для соответствующих объектов из таблицы составила 34 %.
Рис. 4. Результат погружения объектов в виртуальное адаптационное пространство
Рис. 5. Результат погружения объектов в виртуальное адаптационное пространство при увеличении коэффициента сегментации

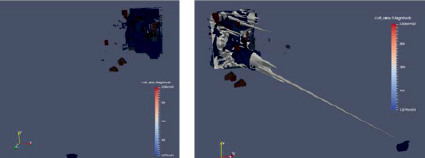

На рис. 5 приведен результат погружения объектов в виртуальное адаптационное пространство при увеличении коэффициента сегментации изображения до 32. Белым слоем сетки на правом изображении отображена область интерполяции для карты высот объектов виртуальной реальности.
Значения обратного расстояния R для соответствующих объектов на рис. 5 равны фрагмент штанги (R1 = 7.1), фрагмент стула (R2 = 2.39), фрагмент стены (R3 = 1), фрагмент коробки 3D ручки (R4 = 2.52). Максимальная величина абсолютной погрешности Ri для соответствующих объектов из таблицы составила 31 %.
Результаты исследования и их обсуждение
В результате исследования было установлено, что метод классификации объектов виртуального адаптационного пространства применим к задачам выделения и погружения объектов. При увеличении сегментации изображения метод сохраняет устойчивость форм объектов. К недостатку метода можно отнести эффект слияния однотонных объектов при погружении их в виртуальное пространство.
Заключение
В статье был проведен анализ метода классификации объектов в виртуальном адаптационном пространстве. Представленный метод опирается на технологии погружения объектов в виртуальное адаптационное пространство, методы расчета оптического параллакса объектов и метод экструзии объектов. Из полученных результатов можно сделать вывод, что метод классификации объектов содержит погрешности при обработке однотонных объектов, которые способны нивелироваться при увеличении коэффициента сегментации изображения и изменении порога родственности близкотонных объектов.
