ИССЛЕДОВАНИЕ ТЕЧЕНИЯ ЖИДКОСТИ В ПРОТОЧНОЙ ЧАСТИ ВИХРЕВОГО НАСОСА ПРИ РАЗЛИЧНОЙ ГЛУБИНЕ РЕШЕТКИ НАПРАВЛЯЮЩЕГО АППАРАТА

Чубаров Ф.Л. 1 Ефремов К.М. 2 Шитохина О.Г. 2 Голиков А.С. 2
1 Российский государственный аграрный университет им. К.А. Тимирязева
2 Московский государственный технический университет им. Н.Э. Баумана
Неотъемлемую часть практически любого современного производственного оборудования представляют насосы различных конструкций. Одним из таких типов являются насосы, работа которых основана на вихревом эффекте. Способность откачивать газообразную фазу на входе, а также посредством самовсоса, способствует их широкой востребованности. Вихревые насосные агрегаты широко используются в областях промышленного применения с требованиями иметь большой перепад давлений при наличии достаточно малого расхода рабочего тела, в том числе для перекачки наиболее распространенных видов жидких топлив. В данной работе проведено моделирование обтекания вихревого насоса с цилиндрическим ротором при помощи программы ANSYS на различных режимах работы. В исследовании изучалось влияние конструкции отдельных элементов на характеристики насоса. Изучено влияние глубины решетки направляющего аппарата на давление, создаваемое вихревым насосом. Также проведен анализ влияния угла подъема решетки на поток в проточной части насоса. При расчетах учитывалось воздействие глубины отверстий в роторе на основные характеристики насоса. Проведенный анализ полученных результатов показал, что соотношение между высотой канала и диаметром отверстий в роторе, равное единице, является оптимальным в диапазоне изменения давлений от 102,1 до 123,1 кПа.
вихревой насос
направляющий аппарат
давление
ANSYS
1. Чубаров Ф.Л., Акименко Д.А., Сизов А.Н., Никитин А.В. Разработка математической модели клапана-захлопки для оптимизации его демпфирования при закрытии // Современные наукоемкие технологии. 2019. № 6. С. 119–125.
2. Алексеенко С.В., Куйбин П.А., Окулов В.Л. Введение в теорию концентрированных вихрей. Новосибирск: ИТ СО РАН, 2003. 504 с.
3. Аракелян С.М., Бухаров Д.Н., Абрахин С.И., Кучерик А.О. Методы вычислительной гидродинамики в расчетах движения жидкости в системах со сложной топологией: учебное пособие. Владимир: Изд-во ВлГУ, 2015. 99 с.
4. Анкудинов А.А., Волчкова Е.В. Автоматизированное проектирование вихревой ступени насоса с цилиндрическим ротором и винтовым каналом: учебное пособие. Калуга: Изд-во МГТУ им. Баумана, 2019. 24 с.
5. Насос: А.с. 1724941 РФ / Лысенко Л.В., Анкудинов А.А., Зотов Б.Н. Заявл. 04.06.91; опубл. 15.01.94.

Насосы различных конструкций являются обязательной частью практически любого современного производственного оборудования. Насосные машины лопастного типа, в том числе работа которых основана на центробежном эффекте, благодаря своим возможностям широко применяются в различных областях человеческой деятельности (например, насосные агрегаты для транспортировки шлама в горных разработках, на заводах по производству строительных материалов) [1, 2].

Появление вихревых насосов вызвано необходимостью забирать воздух из всасывающей трубы, что в некоторой степени решает проблему получения самовсасывающего насоса.

Вихревые насосы широко используются при необходимости создать эффективный напор с относительно небольшой подачей. Возможность их использования в системах заправки топливом обусловливает функция перекачки двухфазных смесей, позволяющая использовать вихревые насосы для перекачки легких жидкостей, таких как бензин и керосин [3].

Самовсасывающей способностью располагает большая часть вихревых насосов. Перемена напора в вихревом насосе слабее воздействует на подачу, чем в центробежном. Недостатком вихревого насоса считается присутствие при больших мощностях невысокого КПД, не превосходящего в рабочем режиме 45 %. У наиболее распространенных насосов КПД 35–38 % [4].

Для повышения КПД необходимо исследовать течение жидкости. Эту задачу можно выполнить с помощью компьютерного моделирования и специального программного обеспечения для моделирования гидродинамики.

Цель исследования: провести математический эксперимент для определения оптимальных отношений между основными элементами конструкции вихревого насоса и их влиянием на его напорную характеристику при различных соотношениях hк/d0. Исследования проводились с использованием модулей системы ANSYS.

Насосный агрегат состоит из двух основных частей. Первая – это ротор, который представляет собой цилиндрическое тело вращения с выемками на боковой поверхности в виде цилиндрических отверстий; вторая – корпус, охватывающий ротор, с внутренними стенками, образующими винтовой канал (рис. 1) [5]. В результате математического эксперимента были проведено изучение влияния глубины винтового канала на перепад давления, создаваемый насосом, а также на поведение жидкости в проточной части насоса.

missing image file

Рис. 1. Схема гидравлической машины с вихревым эффектом: 1 – цилиндрический барабан; 2 – винтовые каналы

Моделирование перемещения жидкости в проточной части насосного агрегата проводилось в программном комплексе ANSYS.

Материалы и методы исследования

Модель насоса состоит из цилиндрического ротора с отверстиями диаметром 18 мм и глубиной 14 мм на боковой поверхности (внешние габаритные размеры: диаметр D 189 мм и длина 160 мм) и корпуса, представленного цилиндрической фигурой вращения с винтовым внутренним каналом (габаритные размеры: внешний диаметр D2 251 мм и длина 240 мм).

Количество оборотов ротора постоянно и равно 50 Гц. Соотношения между элементами конструкции принимались следующими: hк/d0 = 1,25; hк/d0 = 1; hк/d0 = 0,75; hк/d0 = 0,5. Рабочее тело, прокачиваемое через насос, – вода. Давление на входе равно 101 304 Па (рис. 2).

missing image file missing image file

А) Б)

missing image file missing image file

В) Г)

Рис. 2. 3D-варианты модели проточной части насосного агрегата отношениях глубины канала к поперечнику отверстий для всех вариантов исследований hк/d0: А – 1,25; Б – 1; В – 0,75; Г – 0,5

В системе твердотельного моделирования SolidWorks были построены необходимые 3D-модели исследуемого агрегата с различным соотношением hк/d0.

В ходе математического эксперимента были исследованы изменение давления, формируемого вихревым насосом, а также формирование линий тока в проточной части при заданных соотношениях hк/d0 с применением модуля моделирования течения жидкости ANSYS.

Результаты исследования и их обсуждение

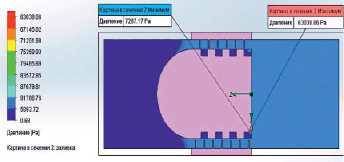

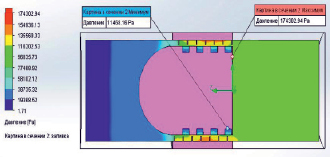

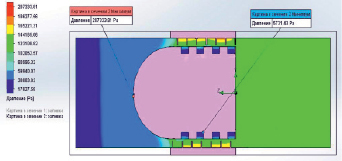

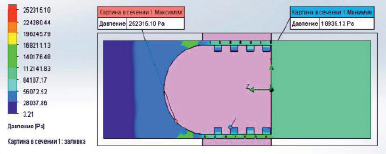

На рис. 3 приведены распределения давлений, полученные при моделировании движения жидкости через ротор с различным соотношением hк/d0. При соотношении hк/d0 = 1,25 давление на выходе из насоса изменяется в диапазоне от 5,9 кПа до 91,7 кПа (рис. 3, А), при соотношении hк/d0 = 1 давление на выходе из насоса лежит в диапазоне от 102,1 кПа до 123,1 кПа (рис. 3, Б), при соотношении hк/d0 = 0,75 давление на выходе из насоса лежит в диапазоне от 96,8 кПа до 116,2 кПа (рис. 3, В), при соотношении hк/d0 = 0,5 давление на выходе из насоса лежит в диапазоне от 84,1 до 112,1 кПа (рис. 3, Г).

missing image file

А)

missing image file

Б)

missing image file

В)

Рис. 3. Распределения давлений при различных hк/d0: А – 1,25; Б – 1; В – 0,75; Г – 0,5 (начало рисунка)

missing image file

Г)

Рис. 3. Распределения давлений при различных hк/d0: А – 1,25; Б – 1; В – 0,75; Г – 0,5 (окончание рисунка)

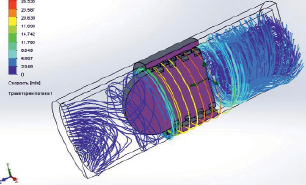

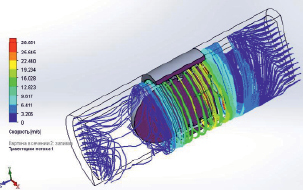

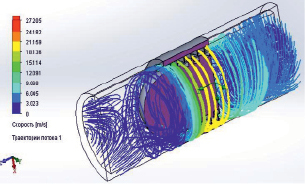

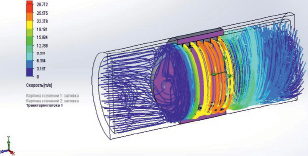

На рис. 4 представлены линии тока в проточной части насоса. При соотношении hк/d0 = 1,25 и hк/d0 = 1 (рис. 4, А и 4, Б) создается устойчивый направленный поток жидкости на входе в насос. Также стоит отметить, что при соотношении hк/d0 = 1 поток на выходе более закручен по сравнению с соотношением hк/d0 = 1,25. Винтовые решетки при соотношении hк/d0 = 0,75 и hк/d0 = 0,5 (рис. 4, В и 4, Г) не создают устойчивого направленного потока жидкости на входе в насос, но при соотношении hк/d0 = 0,75 сохраняется закрученный поток жидкости на большем протяжении, чем при соотношении hк/d0 = 0,5.

missing image file

А)

missing image file

Б)

Рис. 4. Линии тока при различных hк/d0: А – 1,25; Б – 1; В – 0,75; Г – 0,5 (начало рисунка)

missing image file

В)

missing image file

Г)

Рис. 4. Линии тока при различных hк/d0: А – 1,25; Б – 1; В – 0,75; Г – 0,5 (окончание рисунка)

Выводы

Результаты моделирования движения жидкости в вихревом насосе показывают, что соотношение hк/d0 = 1 является наиболее подходящим, давление на выходе из насоса выше, чем при других значениях hк/d0, и находится в диапазоне от 102,1 кПа до 123,1 кПа, создавая устойчивый направленный поток жидкости на входе в насос и на выходе, с большей закруткой потока, по сравнению с соотношениями hк/d0 = 1,25, hк/d0 = 0,75 и hк/d0 = 0,5.
