ИССЛЕДОВАНИЕ ИЗМЕНЕНИЙ ТРУЩИХСЯ ПОВЕРХНОСТЕЙ В УСЛОВИЯХ ЭФФЕКТА БЕЗЫЗНОСНОСТИ

Малышев В.Н. 1 Пичугин С.Д. 1
1 ФГАОУ ВО «Российский государственный университет нефти и газа (национальный исследовательский университет) имени И.М. Губкина»
Работа посвящена исследованиям процессов трения и изнашивания классической для условий избирательного переноса пары трения медный сплав – сталь в среде глицерина на начальных участках пути трения в диапазоне 70–2100 м. Были проведены рентгеноспектральные и рентгенофотоэлектронные исследования изменений элементного состава поверхностей в процессе взаимодействия триады трения. Установлено, что в начальный период трения происходят процессы микросхватывания и переноса медного сплава на сталь, а также абразивное и коррозионно-механическое изнашивание медного сплава. Отмечено, что на пути трения 70–700 м происходит резкое снижение содержания цинка на поверхности медного сплава и повышение содержания меди в поверхностном слое стального образца. Результаты рентгенофотоэлектронных исследований состава и толщины формируемых пленок на поверхностях трения пары медный сплав – сталь показали, что защитная металлсодержащая пленка с высокомолекулярным соединением формируется как на стальном образце, так и на медном сплаве. Причем, относительно тонкая вначале (порядка 40 нм) на участках пути трения 70–700 м, толщина этой пленки увеличивается примерно на порядок (до 600 нм) на пути трения 700–2100 м и обеспечивает высокую износостойкость и низкий коэффициент трения пары медный сплав – сталь в среде глицерина.
защитная металлсодержащая пленка
пара медный сплав – сталь
глицерин
микросхватывание
абразивное
коррозионно-механическое изнашивание
1. Гаркунов Д.Н., Мельников Э.Л., Гаврилюк В.С. Триботехника: учеб. пособие. М.: КноРус, 2011. 408 с.
2. Бурлакова В.Э. Трибохимия эффекта безызносности. Ростов н/Д.: ДГТУ, 2005. 209 с.
3. Поляков С.А. Самоорганизация при трении и эффект безызносности. М.: МСХА, 2009. 108 с.
4. Пичугин В.Ф., Щербинин В.М. Исследование зоны трения пар медный, алюминиевый сплав – сталь, изношенных в глицерине // Трение и смазка в машинах и механизмах. 2009. № 9. С. 27–33.
5. Симаков Ю.С., Михин Н.М. О механизме избирательного переноса. Сб. Избирательный перенос при трении. М.: Наука, 1975. С. 6–9.
6. Пичугин С.Д. Исследование функциональных групп в составе медьсодержащей пленки // Трение и смазка в машинах и механизмах. 2013. № 10. С. 46–48.
7. Pichugin S.D., Malyshev V.N. Infrared Spectral Studies of Copper-containing Film on the Steel Sample. International Journal of Organic Chemistry. 2015. № 5. Р. 10–14. DOI: 10.4236/ijoc.2015.51002.

Важной технической задачей современного машиностроения является повышение износостойкости трущихся сопряжений машин и оборудования, увеличение срока их службы и снижение расходов на эксплуатацию, поскольку до 85 % выхода из строя машин и механизмов происходит, как правило, по причине их изнашивания [1].

Повышение износостойкости трибосопряжений является ключевым направлением по борьбе с изнашиванием на основе использования достижений трибологии, в частности открытия явления избирательного переноса (эффекта безызносности). В этих условиях процесс трения в паре медный сплав – сталь в среде глицерина или спиртоглицериновой смеси ведет к образованию на поверхностях трения сервовитной медьсодержащей пленки, в которой накопление дислокаций при ее деформировании поддерживается на некотором низком уровне, тем самым обеспечивая низкий коэффициент трения и высокую износостойкость подвижных сопряжений [2].

Исследованиям строения и элементного состава медьсодержащей пленки посвящено достаточно много работ [1, 3, 4], однако до сих пор нет однозначного подхода к механизму ее формирования. Причем большинство опубликованных исследований по составу и строению медьсодержащей пленки, как правило, выполнялись после окончания проведения экспериментов и не оценивали эволюцию свойств поверхностей непосредственно в процессе взаимодействия триады трения.

Цель исследования: изучение изменений состава и толщины поверхностных пленок в процессе трения и изнашивания в паре медный сплав – сталь в условиях реализации эффекта безызносности в начальный период взаимодействия подвижного сопряжения.

Материалы и методы исследования

Для выполнения экспериментов использовалась машина трения СМЦ-2 по схеме трения «колодка – ролик» в режиме однонаправленного скольжения. В качестве роликов использовались стальные образцы из стали 40ХН, с твердостью HRC 50-55 и шероховатостью поверхности Ra = 0,74 мкм. Образцы колодки выполнялись из медных сплавов – латуни Л63, бронз БРАЖ9-4, БрОЦС5-5-5 с шероховатостью поверхности Ra = 0,32 мкм. Путь трения разбивали на 6 участков 0–70, 0–210, 0–350, 0–700, 0–1400, 0–2100 м для возможности оценки изменений в трущихся поверхностях пары медный сплав – сталь в зависимости от длины пути. В каждом эксперименте, на каждом участке пути трения, использовались новые образцы. Номинальная площадь контакта равнялась 1,0 см2. Эксперименты проводили при скорости скольжения 1,0 м/с и удельной нагрузке 6,0 МПа. Выбор условий испытаний был обусловлен наиболее распространенными значениями скорости скольжения и удельной нагрузки для подобных пар трения. Износ образцов оценивали весовым методом с точностью до ±0,0001 г. Оценка микрогеометрии контактных поверхностей проводилась на профилографе-профилометре «Калибр» модели 1730311.

Поверхности трения анализировали на растровом электронном микроскопе с рентгеноспектральной приставкой «Камека», а также сканирующем электронном микроскопе Carl Zeiss Leo – 430i с рентгеноспектральным микроанализатором Oxford Instruments с энергодисперсионным детектором. Состав поверхностных слоев в зоне трения как стальных образцов, так и медного сплава, а также толщины сформировавшихся защитных пленок в динамике пути трения изучали с помощью рентгенофотоэлектронного спектрометра ESCALab 5 (Vacuum Generators, GB).

Результаты исследования и их обсуждение

Во всех трех исследованных медных сплавах (латунь Л63 и бронзы БрАЖ9-4, БрОЦС5-5-5) при контакте со сталью в среде глицерина на поверхностях формируется медьсодержащая пленка, однако химический состав медных сплавов оказывает влияние на триботехнические характеристики подвижных сопряжений. При этом наименьший коэффициент трения и износ отмечается при работе трибосопряжения латунь – сталь. В табл. 1 представлены изменения триботехнических характеристик в зависимости от пути трения для пары латунь Л63 – сталь 40ХН в глицерине.

Таблица 1

Триботехнические характеристики пары латунь – сталь при испытании в глицерине на различных участках пути трения

п/п

Путь трения, м

Износ 10-4, г

Коэффициент трения

Сталь 40ХН

Латунь Л-63

1

70

+1

2

0,020

2

210

+1

4

0,017

3

350

+2

7

0,015

4

700

+3

13

0,012

5

1400

+4

14

0,009

6

2100

+4

14

0,007



Данные табл. 1 указывают что масса стального ролика увеличивалась на всем изученном пути трения 0–2100 м. При этом износ колодки из латуни (Л63) вначале (на пути трения 70–700) м повышался, но затем стабилизировался. Величина износа колодки в глицерине в конце исследованного участка пути трения (2100 м) составила 14·10-4 г, в то время как при аналогичных испытаниях колодка из бронзы БрАЖ9-4 имела величину 22·10-4 г, а колодки из бронзы БрОЦС5-5-5 – 38·10-4 г соответственно.

Кроме того, в паре Л63 – сталь при трении в глицерине на всем пути трения 0–2100 м коэффициент трения постепенно снижался и имел конечное значение 0,007, в то время как в паре БрАЖ9-4 – сталь на том же пути трения величина коэффициента трения была 0,010, а в паре БрОЦС5-5-5 – сталь – 0,017 соответственно. Поскольку наилучшие показатели триботехнических характеристик при трении в глицерине отмечались в паре латунь Л63– сталь 40ХН, то все дальнейшие исследования проводили с этой парой трения.

Для оценки влияния смазочной среды на триботехнические характеристики сопряжения был проведен цикл испытаний пар трения в индустриальном масле И-40А при тех же условиях. Данные исследования показали, что коэффициент трения в той же паре Л63 – сталь имел значение на порядок выше, чем при работе этой пары в глицерине, а износ колодки из латуни при трении в минеральном масле был более чем в 40 раз выше износа колодки, по сравнению с работой подвижного сопряжения в глицерине.

Влияние пути трения на изменение микрогеометрии контакта поверхностных слоев в паре латунь – сталь оценивали с использованием профилографа – профилометра после каждого цикла испытаний. Эти результаты представлены в табл. 2. Полученные данные указывают на постепенное снижение величин среднего арифметического отклонения неровностей профиля Ra, как для поверхностного слоя стального образца, так и латуни. Следует отметить, что образующаяся на контактных поверхностях медьсодержащая пленка способствовала повышению качества зоны трения образцов.

Таблица 2

Микрогеометрия поверхностного слоя пары Л-63 – сталь 40ХН при трении в глицерине на разных участках пути трения

п/п

Путь трения, м

Сталь 40ХН, мкм

Латунь Л-63, мкм

Ra

Ra

1

Исходное состояние

0,74

0,32

2

70

0,71

0,30

3

210

0,63

0,27

4

350

0,60

0,25

5

700

0,58

0,23

6

1400

0,56

0,17

7

2100

0,52

0,12



Подтверждением переноса элементов медного сплава (Cu и Zn) на стальную поверхность при трении в глицерине служат рентгеноспектральные исследования поверхности стальных образцов на растровом электронном микроскопе с рентгеноспектральной приставкой «Камека» (рис. 1). Из этих данных видно, что примерно в одних и тех же участках стальных образцов по линии сканирования отмечается присутствие меди и цинка. Полученные результаты позволяют утверждать, что в начальный период взаимодействия триады трения (70 м) в результате микросхватывания происходит перенос медного сплава на сталь. Более детальное изучение и определение элементов, образующихся на контактирующих поверхностях в паре Л63 – сталь, их размеров и формы, было проведено с использованием сканирующего электронного микроскопа.

Количественное содержание элементов медного сплава и характер их распределения на поверхностях пары Л63-сталь, при испытании в глицерине проводили путем сканирования поверхностных слоев в характеристических рентгеновских лучах меди, цинка, железа, хрома и никеля.

malih1.tif

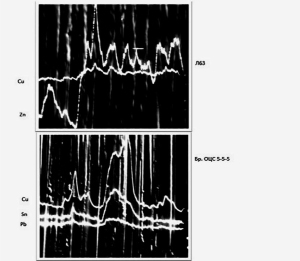

Рис. 1. Зона трения стальных образцов в паре с латунью Л-63 (а) и бронзой БрОЦС5-5-5 (б) в глицерине (увеличение в 1000 раз)

Было выявлено, что уже на пути трения 70 м в поверхностном слое медного сплава пропадали риски от технологической обработки и обнаруживались темные пятна взаимодействия среды с поверхностным слоем. Вследствие царапающего и режущего действия частиц продуктов изнашивания имело место легкое абразивное изнашивание медного сплава. В табл. 3 представлены рентгеноспектральные исследования изменений в составе поверхностного слоя латуни. Из таблицы видно, что с увеличением пути трения от 70 м до 700 м происходит увеличение содержания меди и значительное снижение содержания цинка. Так, если до испытаний среднее содержание меди в латуни Л63 составляло 63,95 %, то на пути трения 700 м оно составило уже 89,17 %. Среднее содержание цинка в медном сплаве вначале было 36,05 %, а после трения в глицерине на пути 700 м, оно уменьшилось более чем в 3 раза. При дальнейшем же увеличении пути трения (700–2100 м) среднее содержание меди и цинка в поверхностном слое латуни практически не изменялось.

Таблица 3

Содержание элементов (Cu и Zn) в зоне трения латуни

п/п

Путь трения, м

медь

цинк

Вес. %

Вес. %

1

До работы

64,63

63,30

63,94

35,37

36,70

36,06

среднее

63,95

36,05

2

70

67,37

65,99

69,33

32,63

34,01

30,67

среднее

67,56

32,44

3

210

77,16

78,32

83,10

22,84

21,68

16,90

среднее

79,53

20,47

4

350

84,21

87,03

79,80

15,79

12,97

20,20

среднее

83,68

16,32

5

700

86,51

93,27

90,19

13,49

6,73

9,81

среднее

89,99

10,27

6

1400

89,80

90,22

88,54

10,20

9,78

11,46

среднее

89,52

10,48

7

2100

85,50

91,01

91,00

14,50

8,99

9,00

среднее

89,17

10,83



Таким образом, можно предположить, что в результате окисления или трибодеструкции глицерина образуются коррозионно-активные соединения, которые оказывают коррозионно-механическое воздействие на медный сплав. При этом увеличение содержания меди в поверхностном слое латуни происходит с одновременным его обесцинкованием, что значительно снижает ее прочностные характеристики.

В табл. 4 представлены данные рентгеноспектрального анализа изменений содержания элементов в поверхностном слое стальных образцов. Результаты этих исследований показывают, что если вначале испытаний (на пути трения 70 м) среднее содержание меди и цинка в поверхности приблизительно одинаково, то с увеличением пути трения до 1400 м наблюдаются существенные различия. В частности, происходит резкое повышение содержания меди на участке пути трения 70–700 м, которое затем изменяется незначительно. Содержание цинка же с увеличением пути трения постепенно растет и достигает своего наибольшего значения 0,5 % вес. Изменения содержания других элементов стальных образцов (Fe, Cr и Ni) в диапазоне пути трения не столь значительны.

Таблица 4

Содержание элементов в зоне трения стального образца

п/п

Путь трения, м

Cu

Zn

Fe

Cr

Ni

Вес. %

Вес. %

Вес. %

Вес. %

Вес. %

1

70

0,13

0,28

0,43

0,65

97,97

97,45

98,00

1,11

1,03

1,15

0,79

0,58 0,42

среднее

0,28

0,22

97,80

1,09

0,59

2

210

0,24

0,06

1,42

0,24

0,62

98,33

98,67

95,98

1,19

0,97

1,21

0,30

0,76

среднее

0,57

0,29

97,66

1,12

0,35

3

350

1,25

1,48

1,47

0,55

0,44

98,04

97,98

98,43

1,32

1,11

1,07

0,39

0,58

среднее

1,40

0,33

98,15

1,16

0,32

4

700

2,47

2,36

2,51

0,65

0,58

98,21

91,38

97,27

1,20

1,12

1.24

0,52

0,29

0,40

среднее

2,44

0,41

95,62

1,19

0,40

5

1400

2,22

3,25

2,69

0,50

0,62

0,15

97,08

90,12

94,26

0,85

0,94

0,84

1,86

1,17

1,15

среднее

2,72

0,42

93,82

0,87

1,39

6

2100

3,78

3,19

1,13

0,61

0,57

0,38

98,95

97,92

98,48

1,24

1,35

1,11

0,16

0,42

0,44

среднее

2,80

0,52

98,53

1,23

0,34



Данные табл. 3 и 4 позволяют заключить, что увеличение содержания меди в поверхностном слое стальных образцов связано с резким уменьшением содержания цинка в латуни на пути трения 70–700 м, снижением прочностных свойств медного сплава и переносом меди на сталь в результате микросхватывания. Снижение содержания цинка в поверхностном слое медного сплава происходит в результате взаимодействия коррозионно-активных веществ с металлом в процессе трения. Химическим анализом и методом масс-спектроскопии в работе [5] было показано, что химические превращения глицерина при трении пары Л63-сталь приводят к образованию поверхностно-активных и коррозионно-активных веществ, интенсифицируют процесс поверхностного диспергирования при трении, в соответствии с эффектом П.А. Ребиндера, и оказывают пластифицирующее действие.

Состав поверхностных слоев в зоне трения как стального, так и медного сплавов, а также толщины сформировавшихся защитных пленок в динамике пути трения изучали с помощью рентгенофотоэлектронного спектрометра ESCALab 5 (Vacuum Generators, GB).

В табл. 5 представлены результаты рентгенофотоэлектронных исследований состава поверхности латуни, работавшей в паре со сталью в глицерине.

Таблица 5

Состав и толщина металлсодержащей пленки на поверхности латуни Л-63 в зависимости от пути трения

п/п

Путь трения, м

Толщина пленки, нм

Элементный состав

1

70

40

Cu, Cu2O, ZnO, C

2

210

40

Cu, Cu2O, ZnO, C

3

350

40

Cu, Cu2O, ZnO, C

4

700

40

Cu, Cu2O, ZnO, C

5

1400

600

Cu2O, C, ZnO

6

2100

600

Cu2O, C, ZnO



Из данных табл. 5 следует, что толщина и состав металлсодержащей пленки в поверхностном слое медного сплава в диапазоне пути трения 70–700 м практически не изменяется. Формируется защитная пленка, толщиной порядка 40 нм, состоящая из металлической меди, углерода и окисленных соединений меди и цинка. Однако в диапазоне пути трения от 700 до 1400 м толщина металлсодержащей пленки увеличивается более чем на порядок (до 600 нм), и в ее составе медь в металлическом состоянии отсутствует. Дальнейшее увеличение пути трения до 2100 м не оказывает существенного влияния на толщину и состав металлсодержащей пленки. Общая картина изменений состава, структуры и толщины металлсодержащей пленки на поверхности медного сплава представлена на рис. 2.

Аналогичные послойные исследования рентгеновских фотоэлектронных спектров на поверхности стальных образцов, работавших в паре с латунью в среде глицерина на пути трения 70–2100 м, позволили получить картину изменений элементного состава, структуры и толщины металлсодержащей пленки на поверхности трения стальных образцов, которые представлены в табл. 6. Эти данные свидетельствуют о том, что в состав защитной пленки на стальных образцах на пути трения 70 м входят Fe и его окисленные соединения, а также Cu и Zn, которые обнаруживаются в металлическом состоянии, вследствие процесса микросхватывания с поверхностным слоем латунного образца.

Углерод, обнаруженный на поверхности стальных образцов, находится в соединении с кислородом. Помимо этого, в поверхностном слое присутствуют адсорбционные молекулы воды и гидроксильные группы ОН. При дальнейшем увеличении пути трения пары латунь – сталь в глицерине до 210 м в составе и толщине пленки практически не происходило изменений.

Как было отмечено ранее, в начальный период взаимодействия контактных поверхностей имело место микросхватывание и механическое изнашивание медного сплава. При этом окисленные соединения поверхностного слоя меди переходили в глицерин. Это способствовало окислению глицерина до кислот (муравьиной и щавелевой), причем в качестве побочного продукта образовывалась вода. Можно предположить, что в диапазоне пути трения от 70 до 210 м пары латунь – сталь происходило окисление глицерина и накопление кислот, а в зоне трения появлялись адсорбционные молекулы воды и гидроксильные группы, по всей видимости, из воздуха.

На участках пути трения 350–700 м в состав пленки поверхности трения стальных образцов входят С, Fe и его окисленные соединения, а также Cu и Zn в металлическом состоянии. На этих участках пути трения имело место абразивное и коррозионно-механическое изнашивание латуни, а также увеличение содержания меди и цинка в зоне трения стальных образцов. Вполне допустимо, что здесь происходило также взаимодействие образовавшихся из глицерина кислот с соединениями меди и образование катализаторов.

Таблица 6

Состав и толщина металлсодержащей пленки на стальном образце в зависимости от пути трения

п/п

Путь трения, м

Толщина пленки, нм

Элементный состав

1

70

50

C=O, Fe, FeO, Fe2O3, H2O, OH, Cu, Zn

2

210

50

C, Fe, FeO, Fe2O3, H2O, OH, Cu, Zn

3

350

50

C, Fe, FeO, Fe2O3, Cu, Zn

4

700

50

C, Fe, FeO, Fe2O3, Cu, Zn

5

1400

600

C, Fe, FeO, Fe2O3, Cu2O, ZnO

6

2100

600

C, Fe, FeO, Fe2O3, Cu2O, ZnO



malih2a.tif malih2b.tif

а) б)

malih2c.tif malih2d.tif

в) г)

malih2e.tif malih2k.tif

д) е)

Рис. 2. Элементный состав, структура и толщина металлсодержащей пленки на поверхности латуни при изнашивании в глицерине на участках пути трения, м: а – 70; б – 210; в – 350; г – 700; д – 1400; е – 2100

В диапазоне пути трения 700–1400 м пары латунь – сталь медь и цинк в металлическом состоянии уже отсутствуют, а толщина пленки на стальном образце также увеличивается более чем на порядок (до 600 нм). Причем характерно, что на этом участке пути работы пары на поверхностях трения формируется пленка с металлсодержащим высокомолекулярным соединением [6]. Как показали исследования [7], наличие высокомолекулярного соединения в составе металлсодержащей пленки подтверждается полосами поглощения инфракрасного спектра в области 1300–700 см-1, которые связаны с присутствием структур С-О-С-О-С, а также С=С. Процессы взаимодействия на поверхностях трения стабилизируются, износ минимален (практически отсутствует).

На следующем участке пути трения 1400–2100 м состав и толщина пленки на поверхности стального образца практически не претерпевает изменений. На поверхностях трения как стального образца, так и медного сплава одновременно формируется высокомолекулярная металлсодержащая пленка на подслое окисленных соединений меди, цинка и железа, обеспечивающая низкий коэффициент трения и высокую износостойкость пары латунь – сталь в глицерине. При этом по всей толщине металлсодержащей пленки наряду с медью присутствует также и цинк.

Выводы

Проведенные исследования показывают, что при взаимодействии пары латунь – сталь в глицерине происходят процессы микросхватывания, механического, коррозионно-механического и абразивного изнашивания медного сплава. Содержание меди в поверхностном слое латуни увеличивается по мере увеличения пути трения и наиболее интенсивно в диапазоне 350–700 м, а содержание цинка, наоборот, снижается и происходит обесцинкование латуни. Следует также отметить, что на подслое окисленных соединений меди, цинка и железа в диапазоне пути трения 700–1400 м в поверхностном слое как стального образца, так и латуни одновременно формируется высокомолекулярная металлсодержащая пленка толщиной 0,6 мкм, обеспечивающая высокие триботехнические характеристики сопряжения.
