РАЗРАБОТКА ТЕХНОЛОГИИ ПРОИЗВОДСТВА ТРИХЛОРИДА ЛЮТЕЦИЯ-177: ИНЖЕНЕРНЫЕ АСПЕКТЫ

Новиков С.Г. 1 Беринцев А.В. 1 Алексеев А.С. 1 Светухин В.В. 1 Жуков А.В. 1 Фомин А.Н. 1 Кузнецов Р.А. 1 Городецкий В.Г. 2 Карболин П.В. 2 Предеина М.А. 2 Ившин С.А. 2 Ильин К.И. 2 Марков Д.В. 2
1 Научно-исследовательский технологический институт им. С.П. Капицы Ульяновского государственного университета
2 АО «Институт реакторных материалов»
В работе приведены результаты разработки отдельных технологических операций и средств оснащения технологических операций технологического процесса производства на базе АО «Институт реакторных материалов» трихлорида лютеция-177 с удельной активностью 1 ТБк/мг активационным методом путем облучения нейтронами в реакторе ИВВ-2М стартового материала, содержащего изотопно-обогащенный лютеций-176, и последующей радиохимической переработки. Отмечено, что радионуклид лютеций-177 является самым перспективным ?-излучающим радионуклидом, который может стать лидирующим в радионуклидной терапии онкологических заболеваний. В работе сделан акцент на технологических аспектах производства трихлорида лютеция-177, готовности предложенных технологических и контрольных операций к регулярному использованию. Разработано и испытано новое технологическое оборудование, обеспечивающее реализацию технологических операций в рамках процесса в ручном и автоматизированном режимах. Для контроля и документирования всех этапов производства в соответствии с требованиями систем гарантии качества (Quality Assurance System и Good Manufacturing Practice) разработана новая автоматизированная система, регистрации параметров технологических процессов, документирования и сопровождения жизненного цикла производства трихлорида лютеция-177, обеспечивающая сбор и хранение текстовой, графической и мультимедиаинформации обо всех этапах и операциях производства, анализа данных и формирования пакета документов для передачи потребителю трихлорида лютеция-177. Данная система объединяет в себе централизованное хранилище данных – сервер баз данных, набор электронно-вычислительных машин со специализированным программным обеспечением и технологическое оборудование, участвующее непосредственно в производстве на 10 производственных местах, а также рабочее место администратора-технолога, ответственного за качество и склад.
технология
трихлорид лютеция-177
реакторное облучение
технологическое оборудование
автоматизированная система
1. Knapp F.F., Ambrose K.R., Beets A.L. Nuclear medicine program progress report for quarter ending. Technical report ORNL/TM-13107: Rep., Oak Ridge National Laboratory. September 30. 1995.
2. Torgny Stigbrand, Jorgen Carlsson, Gregory P. Adams ed. by. Peptides for Radionuclide Therapy. Targeted Radionuclide Tumor Therapy: Biological Aspects, Springer Netherlands. 2008. Р. 117–144. URL: http://bookfi.net/book/1194476 (accesed 10.07.2018).
3. Das T., Chakraborty S., Banerjee S., Venkatesh M. On the preparation of a therapeutic dose of 177Lu-labeled dota-tate using indigenously produced 177Lu in medium flux reactor. Applied Radiation and Isotopes. 2007. vol. 65. Р. 301–308.
4. Tarasov V.A., Andreev O.I., Romanov E.G., Kuznetsov R.A., Kupriyanov V.N., Tselishev I.V. Production of no-carrier added lutetium-177 by irradiation of enriched ytterbium-176. Current radiopharmaceuticals. 2015. vol. 8. Р. 95–106.
5. Boldyrev P.P., Zagryadskii V.A., Erak D.Yu., Kurochkin A.V., Markovskii D.V., Mikhin O.V., Proshin V.A., Khmyzov N.V., Chuvilin D.Yu., Yashin Yu.A. Possibility of obtaining high-activity 177Lu in the IR-8 research reactor. Atomic Energy. 2017. vol. 121. no. 3. Р. 208–213.
6. Zhernosekov K.P., Perego R.C., Dvorakova Z., Turler A. Target burn-up corrected specific activity of 177Lu produced via 176Lu (n, y) 177Lu nuclear reactions. Applied Radiation and Isotopes. 2008. vol. 66. no. 9. Р. 1218–1220.
7. Pillai Ambikalmajan M.R., Knapp Furn F. Evolving important role of lutetium-177 for therapeutic nuclear medicine, Current Radiopharmaceuticals. 2015. vol. 8. no. 2. Р. 78–85.
8. Dash A., Pillai M.R.A., Knapp F.F. Production of 177Lu for Targeted Radionuclide Therapy: Available Options (Review). Nuclear Medicine and Molecular Imaging. 2015 June 13. vol. 49. no. 2. P. 85–107. DOI: 10.1007/s13139-014-0315-z.
9. Yousefnia H., Jalilian A.R., Zolghadri S., Bahrami-Samani A., Shirvani-Arani S., Ghannadi-Maragheh M. Preparation and quality control of 177Lu-[tris(1,10- phenanthroline) lutetium(III)] complex for therapy. Nuclear Medicine Review. 2010. vol. 13 (2). Р. 49–54.
10. Vimalnath K.V., Shetty P., Lohar S.P., Adya V.C., Thulasidas S.K., Chakraborty S., Dash A. Aspects of yield and specific activity of (n,) produced 177Lu used in targeted radionuclide therapy, Journal of Radioanalytical and Nuclear Chemistry. 2014. vol. 302. no. 2. Р. 809–812.
11. Baum R.P., Kluge A.W., Kulkarni H., Schorr-Neufing U., Niepsch K., Bitterlich N., van Echteld C.J. [(177)Lu-DOTA](0)-D-Phe(1)-Tyr(3)-Octreotide ((177)Lu-DOTATOC) for peptide receptor radiotherapy in patients with advanced neuroendocrine tumours: A phase-ii study. Theranostics. 2016. vol. 6(4). Р. 501–510.
12. A Study Comparing Treatment With 177Lu-DOTA0-Tyr3-Octreotate to Octreotide LAR in Patients With Inoperable, Progressive, Somatostatin Receptor Positive Midgut Carcinoid Tumours URL: https://clinicaltrials.gov/ct2/show/study/NCT01578239term=A+Study+Comparing+Treatment+With+177Lu-DOTA0-Tyr3-Octreotate+to+Octreotide+LAR+in+Patients+With+Inoperable %2C+Progressive %2C+Somatostatin+Receptor+Positive+Midgut+Carcinoid+Tumours&rank=1 (accesed 10.07.2018).
13. Сапунов В.В. Новиков С.Г. Родионов В.А., Штанько А.А., Беринцев А.В. Установка для изготовления перетяжек в кварцевых ампулах. Пат. № 178147 Росийская Федерация. 2018. URL: http://www1.fips.ru/fips_servl/fips_servlet (accesed 10.07.2018).
14. Сапунов В.В. Новиков С.Г. Родионов В.А Штанько А.А., Беринцев А.В. Установка дня запайки ампул кварцевых. Пат. № 178553 Росийская Федерация, 2018, URL: http://www1.fips.ru/fips_servl/fips_servlet (accesed 10.07.2018).
15. Злоказов С.Б., Джанелидзе А.А., Злоказова Е.И., Коренкова А.В., Котельников Н.А., Козлов А.В., Марков С.Ю., Шакиров З.Н. Методические и инженерные подходы к производству изотопов на реакторе ИВВ-2М. Атомная энергия. 2016. № 4. С. 227–232.

Одним из основных методов лечения онкологических больных на сегодняшний день является лучевая терапия. Она применяется как компонент комплексного и комбинированного лечения злокачественных опухолей, а также в самостоятельном виде у 60 % онкологических больных. Количество диагностических и терапевтических процедур с использованием радиоактивных изотопов в настоящее время составляет несколько десятков миллионов в год с ежегодным приростом более 10 %. Поэтому производство медицинских радиоизотопов превратилось в важную, растущую отрасль ядерной индустрии [1].

Основной вид лучевой терапии – радионуклидная терапия (РНТ). Воздействие на опухоль осуществляется путем адресной доставки радиофармпрепарата по кровотоку или инъекционно [2]. Ежегодно только в России в радионуклидной терапии нуждаются более 150 тыс. человек. Традиционными для РНТ за последние 20 лет стали препараты на основе 131I и 90Y, Однако примерно с 2005 г. начал проявляться все нарастающий интерес к применению для этих целей радиоизотопа Lu-177 [3–5]. Если прогноз авторов [6, 7] о потенциальной лидирующей роли радиоизотопа Lu-177 в радионуклидной терапии справедлив, то масштабы применения этого радионуклида должны быть сопоставимы с масштабами потребления 131I или даже превзойти их. Очевидно, что подобный сценарий может быть реализован лишь при условии создания и бесперебойного функционирования технологической цепочки «реактор – радиохимия – синтез радиофармпрепарата».

Радионуклид 177Lu, наиболее перспективный β-излучающий радионуклид для радионуклидной терапии онкозаболеваний, в силу своих ядерно-физических свойств [4–6]:

– большинство испускаемых β-частиц (79,3 %) имеют энергию Eмакс = 0,497 MэВ,

– низкая энергия γ-излучения (Eγ = 113 кэВ (6,4 %) и 208 кэВ (11 %)),

– сравнительно небольшая длина пробега β-частицы 177Lu в биологических тканях (менее 2 мм),

все это при локализации значительного количества атомов 177Lu в непосредственной близости от опухолевой клетки обеспечивает избирательное уничтожение опухоли при минимальном повреждении окружающих тканей.

Кроме того, 177Lu имеет оптимальный период полураспада (T1/2 = 6,647 суток), продуктом распада является стабильный изотоп 177Hf.

nov1.tif

Рис. 1. Схема цепочек накопления 177Lu

На рис. 1 представлена схема цепочек накопления 177Lu. Для получения препарата 177Lu высокой удельной активности применяются реакторные способы [4–6], такие как:

- 176Lu(n, g)177Lu – облучение нейтронами ядерного реактора стартового материала, содержащего 176Lu;

- 176Yb(n, g)177Yb(-b)177Lu – облучение нейтронами ядерного реактора стартового материала, содержащего 176Yb.

Для получения препарата 177Lu высокой удельной активности применяются реакторные способы, такие как:

- 176Lu(n, g)177Lu – облучение нейтронами ядерного реактора стартового материала, содержащего 176Lu;

- 176Yb(n, g)177Yb(-b)177Lu – облучение нейтронами ядерного реактора стартового материала, содержащего 176Yb.

Основными производителями 177Lu, реализующими данные цепочки, являются высокотехнологичные компании в Германии и Голландии. Также в настоящее время в различных странах (страны ЕС, США, Индия и др.) уже проводится целый ряд клинических исследований новых таргетных РФП на основе 177Lu, а также ведутся R&D с целью получения и использования новых радиофармацевтических растворов на его основе [8–11]. Успешное применение 177Lu в РФП ограничено лишь возможностью получения радионуклида 177Lu высокой удельной активности и радиохимической чистоты.

Наиболее перспективным и коммерчески значимым является РФП аналоги октреотида 177Lu-DOTA-TOC/TATE [11], предназначенные для рецепторно-таргетной терапии нейроэндокринных опухолей, например, препарат 177Lu-DOTA-TATE Lutathera® компании AAA ([177Lutetium]-DOTA0-Tvr3-Octreotate) недавно получил статус орфанного препарата в США и ЕС и в настоящее время проходит дополнительные клинические исследования для расширения показаний к применению [12].

Основная форма поставки 177Lu и требования к его качеству определяются его применением – синтез РФП. В настоящее время линейка конечной продукции РФП фактически находится на стадии формирования – ряд препаратов проходит II–III стадии клинических испытаний, после которых и начинается, собственно, клиническое использование препарата, масштабы которого определяются назначением конкретных РФП, Например, одним из наиболее перспективных направлений применения 177Lu-РФП – синтез пептидных препаратов для терапии гастроэнтеропанкреотических опухолей (gastroenteropankreatic neuroendocrine tumors, GEP-XET). Уже планируется широкое применение 177Lu-РФП для радионуклидной терапии рака простаты и яичников. Выпуск таких препаратов осуществляется в статусе «для клинических испытаний», однако это уже полноценное производство со всей инфраструктурой, обеспечивающей выполнение требований Good Manufacturing Practice (GMP), являющихся ключевыми при производстве лекарственных средств (напр., IDB Radiopharmacy, Holland). В аналогичном режиме производятся и прекурсоры, используемые в синтезе РФП.

Однако, несмотря па перспективность использования данного вида РФП, производство прекурсоров с 177Lu, соответствующих требованиям GMP, в России пока отсутствует. Известно, что такое производство планируется к запуску на базе «Завод «Медрадиопрепарат».

В данной статье приведены результаты разработки технологического процесса производства трихлорида лютеция-177 (c.a.) в АО «Институт реакторных материалов», г. Заречный.

Разработка операций и технологического оборудования для производства трихлорида лютеция-177

Дореакторная подготовка

В основу технологического процесса положен активационный метод получения 177Lu путем облучения нейтронами ядерного реактора стартового материала, содержащего 176Lu.

В качестве стартового материала используется оксид лютеция, обогащенный по изотопу лютеция-176. В настоящее время единственным в России поставщиком оксида лютеция с чистотой 99,99 % и обогащением 82 % по 176Lu является комбинат «Электрохимприбор».

На первом этапе производства осуществляется вскрытие ампул со стартовым материалом, содержащим изотопно-обогащенный по лютецию-176, и его фасовка в кварцевые ампулы.

Поскольку количество стартового материала, помещаемого в ампулу, для облучения мало, дозирование стартового материала удобно проводить в форме раствора с последующим упариванием этого раствора непосредственно в ампуле для облучения. Для этого стартовый материал (оксид лютеция-176) переводится в водорастворимую форму растворением в азотной кислоте.

Оксид лютеция растворяется в минимальном объеме азотной кислоты непосредственно в первичной упаковке изотопно-обогащенного оксида лютеция-176. Для ускорения реакции растворения проводится нагрев раствора. Объем кислоты, используемой для растворения, выбирается на основании стехиометрии реакции растворения и количества лютеция в порции, вносимой в кварцевую ампулу для облучения. Концентрация лютеция в полученном растворе устанавливается с помощью калиброванной посуды (пикнометр, мерная колба и т.п.). Подготовленный таким образом раствор лютеция-176 с известной концентрацией по металлу вносится в ампулу для облучения с помощью автоматического дозатора. При этом учитывается, что объем этого раствора ограничен вместимостью ампулы и не должен превышать нескольких миллилитров. Раствор упаривается досуха непосредственно в ампуле. Все операции по подготовке раствора и его упаривание в ампуле для облучения проводятся в ламинарном боксе в очищенной воздушной среде.

Для оценки качества полученного раствора и контроля стартового состава проводится химический анализ методом ICP.

Ампула кварцевая для фасовки нитрата лютеция и последующего облучения изготавливается на предприятии по разработанным чертежам. Для производства кварцевых ампул разработана специализированная установка для изготовления ампул кварцевых [13].

Герметизацию кварцевой ампулы проводят в вертикальном положении на узком пламени водородно-кислородной горелки в установке герметизации ампулы кварцевой [14].

Далее, из технического алюминия АД1 изготавливается алюминиевая капсула для мишени.

Сборка мишени представляет собой процедуры загрузки запаянной кварцевой ампулы внутрь алюминиевой капсулы и совмещение заглушки и алюминиевой капсулы. Операция выполняется на рабочем столе в цанге установки герметизации алюминиевой капсулы. Далее проводится автоматическая герметизация алюминиевой капсулы методом аргонно-дуговой сварки.

Перед облучением проводится сборка облучательного устройства (ОУ). ОУ представляет собой две алюминиевые капсулы, соединенные между собой алюминиевой дистанционирующей перемычкой и снабженные алюминиевой дистанционирующей ножкой со свинцовым утяжелителем для позиционирования капсул в максимальном потоке активной зоны реактора ИВВ-2М.

После сборки ОУ помещается в канал реактора для выполнения программы облучения.

Реакторное облучение

Облучение ОУ с лютецием-176 проводится в реакторе ИВВ-2М в течение 10 эффективных суток. Для облучений 176Lu использованы боковые нейтронные ловушки, расположенные ближе к периферии активной зоны, В данных условиях обеспечивалась плотность потока тепловых нейтронов на мишенях с 176Lu на уровне 2,5•1014 см-2•с-1.

Характеристики наработки 177Lu из 176Lu, обогащенного до 80 %, показаны на рис. 2. При этом обеспечиваются хорошие результаты > 1000 ГБк/мг с содержанием 177mLu менее 10-4.

nov2.tif

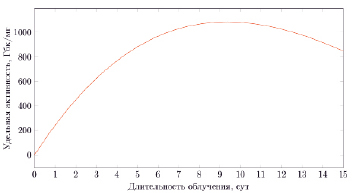

Рис. 2. График наработки 177Lu [15]

В таблице представлены активности нуклидов в ОУ при длительности облучения 10 суток. Наиболее активными компонентами облученного ОУ являются радионуклиды 31Si и 24Na, однако короткий период полураспада 31Si позволяет снизить его активность путем выдержки ОУ в бассейне реактора после облучения в течение суток. Таким образом, параметры радиационной защиты, необходимой для обращения с ОУ, рассчитывались исходя из активности радионуклида 24Na.

Активность нуклидов после облучения ОУ «Лютеций» в течение 10 суток

Нуклид

Активность, Бк

Период полураспада (Т1/2), ч

31Si

1,5•1012

2,62

24Na

9,2•1011

14,9590

l77Lu

1•1012

159,54

177mLu

6•108

3850,56

Получение трихлорида лютеция-177

Выгрузка облучательного устройства из канала реактора производится в перегрузочный контейнер, из которого осуществляется загрузка облучательного устройства в радиационно-защитную камеру.

Разборка облучательного устройства реализуется в радиационно-защитной камере при помощи копирующих манипуляторов и специализированной оснастки. В результате разбора остаются две алюминиевые мишени с облученным материалом. Операция вскрытия мишеней проводится также в радиационно-защитной камере при помощи копирующих манипуляторов и специализированной оснастки. Затем при помощи манипуляторов извлекаются ампулы с облученным материалом.

Отмытые, предварительно дезактивированные высушенные кварцевые ампулы помещаются в транспортировочный контейнер. Транспортировка из радиационно-защитной камеры осуществляется в первую секцию радиационно-защитного бокса, в котором проводится извлечение кварцевой ампулы из контейнера, отмывка и предварительная оценка активности лютеция-177.

Затем кварцевая ампула помещается в транспортировочный контейнер и перемещается в чистую зону, для подготовки трихлорида лютеция-177.

В чистой зоне в радиационно-защитном боксе производится вскрытие кварцевой ампулы при помощи шпаговых манипуляторов и специализированной оснастки.

Для получения раствора с объемной активностью 1–3 Ки/мл, при условии, что в одной ампуле содержится около 27 Ки лютеция-177, сухой остаток растворяется в 9–27 мл соляной кислоты с концентрацией 0,1 моль/л. Операция выполняется в радиационно-защитном боксе с использованием автоматических дозаторов объемом 1, 5 и 10 мл.

На данном этапе отбирается аликвота для определения подлинности продукта, радиоизотопного состава, радиохимической и химической чистоты, контроля стерильности. Контрольные операции в лаборатории контроля качества проводятся по аттестованным методикам.

После подтверждения качества готового раствора проводится его стерилизация с использованием стерилизующих фильтров и фасовка. Фасовка осуществляется в радиационно-защитном боксе с использованием автоматического микродозатора. Объемы дозирования определяются заказчиком.

Для паспортизации проводится отбор пробы. В качестве аликвоты используется либо один из флаконов после розлива, либо остаток раствора в таре.

Затем готовый препарат упаковывается в транспортный упаковочный комплект вида I типа А, отвечающий требованиям ГОСТ 16327-88.

Разработка информационной системы регистрации параметров технологических процессов, документирования и сопровождения жизненного цикла производства трихлорида лютеция 177LuCl3

Для контроля и документирования всех этапов производства в соответствии с требованиями GMP разработана новая автоматизированная система регистрации параметров технологических процессов, документирования и сопровождения жизненного цикла производства трихлорида лютеция 177LuCl3.

При разработке данной информационной системы учитывались правила и нормы, изложенные в ISPE GAMP 5 «Риск-ориентированный подход в отношении компьютеризированных систем, соответствующих группе стандартов GxP» и IAEA TECDOC-1430 «Объекты использования радиоизотопов и автоматизация производства радиоизотопов». Структурная схема системы приведена на рис. 3.

nov3.tif

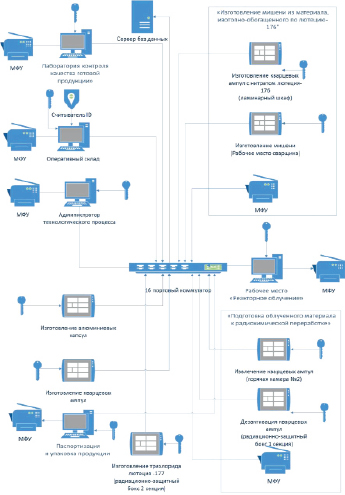

Рис. 3. Структурная схема автоматизированной системы регистрации параметров технологических процессов, документирования и сопровождения жизненного цикла производства 177LuCl3

Система представляет собой аппаратно-программный комплекс, предназначенный для автоматизации процесса производства трихлорида лютеция. Автоматизированная система (АС) объединяет в себе централизованное хранилище данных – сервер баз данных, набор электронно-вычислительных машин (ЭВМ) со специализированным программным обеспечением и технологическое оборудование, участвующее непосредственно в производстве. АС связывает между собой через централизованное хранилище данных технологические операции, производимые на 10 производственных местах, а также рабочее место администратора-технолога и склад. Каждый производственный участок автоматизированной системы включает в себя ЭВМ, в качестве которой может выступать персональный компьютер или промышленный компьютер, снабженный устройством бесконтактного ввода ключей дня подтверждения статуса операций и действий в процессе. Одной из основных задач ЭВМ на рабочих местах является сбор параметров и настроек технологического оборудования, вовлеченного в процесс производства, и сохранение их в хранилище данных.

Основными назначениями автоматизированной системы являются:

- автоматизированная и ручная регистрация параметров технологических и контрольных операций производства 177LuCl3, сотрудников, которые их выполняют, и временных меток для критических по времени действий;

- автоматизированный учёт расходных и приходных документов, а также складских остатков комплектующих и расходных материалов, формирование отчётов о складских остатках на дату, указанную пользователем, и расходе за указанный период;

- автоматизированная генерация исходящей сопроводительной документации: актов, паспортов и т.д.;

- хранение входящей сопроводительной документации: паспортов, актов, сертификатов и т.д.;

- учёт срока годности расходных материалов.

Система обеспечивает непрерывный контроль технологического процесса, что необходимо для подтверждения качества готового продукта.

Кроме того, данная информационная система соответствует в том числе следующим требованиям:

– должна быть в состоянии обеспечить двойную проверку критических данных, вводимых вручную;

– должна быть в состоянии генерировать точные и полные копии записей как в читаемой, так и в электронной форме, должна быть способна защитить записи для обеспечения их точного и быстрого поиска на протяжении всего времени хранения записей.

– должна разрешать доступ к системе только для уполномоченных специалистов: только уполномоченный персонал имеет разрешение на использование системы, электронные подписи записей, изменения записи или выполнения работы в ручном режиме.

Заключение

Таким образом, разработан новый технологический процесс производства трихлорида лютеция 177LuCl3, включающий в себя более тридцати технологических и контрольных операций. Для обеспечения реализации технологических операций в рамках процесса разработано новое технологическое оборудование. Разработана новая автоматизированная система регистрации параметров технологических процессов, документирования и сопровождения жизненного цикла производства трихлорида лютеция 177LuCl3.

Результаты выполненных работ использованы при разработке проектов производственных участков производства трихлорида лютеция 177LuCl3.

В результате запуска технологического участка на предприятии АО «ИРМ» планируется выпуск и поставка 177LuCl3 в объемах, обеспечивающих выполнение лечебных процедур по методу РНТ с применением 177LuCl3 для всех учреждений радиологического профиля на территории РФ.

Работа выполнена при поддержке Министерства образования и науки РФ, договор № 02.G25.31.0155.


Библиографическая ссылка

Новиков С.Г., Беринцев А.В., Алексеев А.С., Светухин В.В., Жуков А.В., Фомин А.Н., Кузнецов Р.А., Городецкий В.Г., Карболин П.В., Предеина М.А., Ившин С.А., Ильин К.И., Марков Д.В. РАЗРАБОТКА ТЕХНОЛОГИИ ПРОИЗВОДСТВА ТРИХЛОРИДА ЛЮТЕЦИЯ-177: ИНЖЕНЕРНЫЕ АСПЕКТЫ // Современные наукоемкие технологии. – 2018. – № 9. – С. 81-87;
URL: https://top-technologies.ru/ru/article/view?id=37164 (дата обращения: 29.03.2024).
