USING OF COMPUTER TECHNOLOGY FOR MODELING OF THE EASILY DEFORMABLE MATERIALS DEFORMATION PROPERTIES

Sheromova I.A. 1 Zavzyatyy V.I. 2 Zheleznyakov A.S. 3
1 Vladivostok State University of Economics and Service
2 Far East Federal University
3 Novosibirsk Technological Institute of Moscow State University of Design and Technology
The subject of the article is to evaluate the possibilities of the use of standard software packages for computer modeling of the easily deformable materials strain-relaxed state. The purpose of research – system analysis of computer simulation methods of strain-relaxation processes. In the work the results of the research analysis in the field of computer modeling of easily deformable materials stress-strain state are described. It is shown that to assess the possibility of predicting the strain-relaxation behavior of materials in contact with the process equipment working bodies can be used computer modeling techniques based on software packages ALGOR, Solid Works and ANSYS. In addition, it is shown that the use of ANSYS environment and the finite element method, in contrast to the module Cosmos Works, attached to the CAD Solid Works, can fully ensure the conditions of computer modeling of deformation characteristics of fibrous easily deformable systems, regardless of the value of the conditional Poisson’s ratio.
computer simulation
an easily deformable material
the stress-strain state
finite element method

Прогнозирование напряженно-деформированного состояния (НДС) легкодеформируемых материалов (ЛДМ), к каковым могут быть отнесены большинство современных текстильных материалов, представляет собой достаточно сложную научную и практическую задачу, что, естественно, требует анализа существующих и поиска новых подходов, методик, применяемых при обработке материалов в рамках рассмотрения механики деформируемого твёрдого тела. Одним из возможных путей решения данной проблемы является моделирование деформационно-релаксационных процессов, протекающих в материалах при различных видах нагружения. Особое место здесь занимают методы компьютерного моделирования НДС, в том числе и при взаимодействии материалов с рабочими органами технологического оборудования. Все это требует глубокого анализа предлагаемых различными авторами решений данной проблемы.

herom1.tif

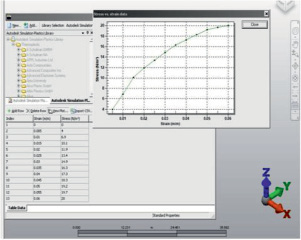

Рис. 1. Панель настройки свойств исследуемого текстильного материала

Цель исследования

Целью выполненных исследований является системный анализ методов компьютерного моделирования деформационно-релаксационных процессов и установление возможности использования стандартных программных пакетов для решения данных задач.

Материалы и методы исследования

Объектом проведенных исследований являются методы моделирования НДС материалов, а их предметом – оценка возможностей применения стандартных программных пакетов для компьютерного моделирования деформационно-релаксационных состояний ЛДМ.

При проведении исследований использовались общепринятые методы системного анализа научной информации.

Результаты исследования и их обсуждение

Проведенный анализ различного рода информационных источников [1–16 и др.] позволил установить, что проблемами моделирования деформационных характеристик материалов разного волокнистого состава, плотности и при различных режимах нагружения, в том числе при взаимодействии материалов с рабочими органами технологического оборудования, занимались различные авторы, как у нас в стране, так и за рубежом.

Из работ зарубежных авторов по данному научному направлению наибольший интерес представляют исследования, проводимые группой ученых в Католическом университете г. Лёвена [15, 16]. Результатом их исследований явилось создание компьютерной среды моделирования WiseTex, которая включает модели внутреннего строения материала в свободном и деформированном состоянии, его сопротивления сжатию, растяжению и сдвигу. Аналогичный препроцессор DYNAFAB™ используется для создания конечно-элементных моделей ткани полотняного переплетения и однонаправленных структур.

К составляющим описания внутреннего строения текстильного материала относятся: структура нитей, обобщенное кодирование переплетения с учётом принципа минимума энергии для расчета пространственного положения нитей и описание геометрии волокон внутри нити. Иерархия построения структуры открывает путь к обобщенному модульному подходу моделирования текстильных материалов, используя принцип гомогенизации, обобщающий свойства на нижнем и верхнем уровнях структуры.

Согласно постановке задачи в данной работе моделирование структуры волокнистой системы представлено на примере ткани полотняного переплетения. При моделировании НДС виртуальной ткани с известными свойствами нитей и заданным переплетением построена диаграмма с координатными осями относительной деформации и напряжения при растяжении (рис. 1). Численные значения таблицы могут быть использованы для определения модулей упругости и пластичности при билинейной аппроксимации полученных в связи с этим данных.

Однако подобная система определения параметров упругости и пластичности для волокнистых систем носит условный характер и их использование на следующем уровне гомогенизации может привести к необоснованным погрешностям. В программную среду ALGOR моделирования НДС различных по свойствам материалов данные диаграммы могут быть перенесены параметрически или путем копирования табличных данных.

herom2.tif

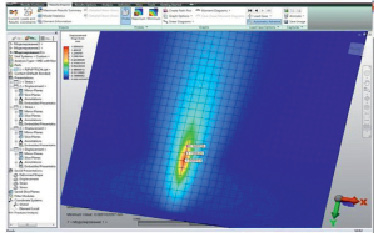

Рис. 2. Диаграмма перемещений локальных зон ткани в среде ALGOR

Настройка системы включает в себя моделирование свойств материала и построение расчетной схемы, отражающей реальную картину взаимодействия материала с внешними средами. Согласно процедуре моделирования взаимодействий объектов в среде ALGOR после проверки степеней свободы и состояния равновесия по рассматриваемым нагрузкам запускается опция генерации сетки конечных элементов (рис. 2) и расчета матрицы жесткости сгенерированной системы FEA [15, 16].

Полученная расчётная трёхмерная диаграмма локальных деформаций волокнистой системы отражает характерные процессы, протекающие в ткани в результате действующего нагружения. Информационные технологии прогнозирования деформационных параметров волокнистых систем позволяют оценить ожидаемые погрешности измерения количественных параметров и откорректировать полученные значения путем введения расчётных поправочных коэффициентов. Причем прогнозирование может осуществляться на стадии построения структуры текстильных материалов с известными свойствами нитей переплетения.

Значительный интерес для практического использования имеют работы ряда российских авторов, в том числе и авторов данной статьи, посвященные разработке методики использования современных стандартных программных продуктов COSMOS/ M; ANSYS; ALGOR и др., применяемых для решения задач исследования НДС ЛДМ на базе использования метода конечных элементов (МКЭ).

В настоящее время МКЭ широко используется при проектировании и анализе технических систем и позволяет на интерактивном уровне обеспечить имитационное моделирование волокнистых систем на основании подробного описания их геометрии, свойств материалов, эксплуатационных характеристик и иных исходных данных, указываемых пользователем при проектировании инновационных технологий. Из этого следует, что, если иметь возможность измерения усилий, которые испытывают материалы при взаимодействии с рабочими органами технических средств, и модельные методы определения деформаций, представляется возможным решать одну из важнейших задач входного контроля материалов, в частности задачу измерения линейных параметров длинномерных материалов с требуемой точностью. Это позволяет посредством более простых в техническом отношении измерительных систем решать сложную технологическую задачу. Ограничением для исследований в этом направлении является сложность моделирования реального строения волокон и построения связей с вероятностными физико-механическими и геометрическими свойствами систем.

Необходимая для моделирования деформационных характеристик волокнистых материалов расчётная схема нагружения движущегося полотна по технологическому тракту и результаты требуемых аналитических исследований даны в работах [1, 2, 5 и 12].

В работе [14] расчёт НДС материала проводился по схеме трёхмерного твёрдотельного проектирования с использованием модуля FEA Calculation 3D. Результаты моделирования были представлены в виде диаграммы перемещений (деформаций) материала, которая отражает степень неравномерности их распределения. При этом результаты моделирования НДС материалов могут быть представлены как в виде минимаксных значений, так и в виде полного листинга значений напряжений и перемещений во всех узлах генерируемой сетки конечных элементов. Полученные расчётные перемещения (деформации), по мнению авторов, могут учитываться, например, при измерении длины как одна из составляющих частных погрешностей измерения, что может быть учтено на стадии проектирования измерительного оборудования и оценки точности воспроизведения заданных функций.

В работах [5, 12] представлены результаты выполненных исследований, связанных с компьютерным моделированием НДС волокнистых систем на основе метода конечных элементов (МКЭ) с использованием среды САПР Solid Works и прилагаемом к ней модуле Cosmos Works. Сравнительный анализ результатов компьютерного моделирования НДС легкодеформируемых материалов, выполненного в работе [5], и экспериментальных данных показал их определённое соответствие. Однако для некоторых видов материалов невысокой плотности наблюдаются значительные расхождения. Реальные значения деформации, получаемые в результате физического эксперимента, могут не соответствовать расчётным значениям, в связи с чем необходимо вносить в результаты моделирования коэффициент коррекции, т.е. необходимо выполнять своего рода тарирование результатов компьютерного моделирования по данным, полученным экспериментальным путём.

Анализ показал, что проведенные модельные исследования деформационных параметров и полученные расчётные данные в программном пакете Solid Works [5, 12] дают возможность прогнозирования деформационных характеристик и получения достаточно объективной картины напряжённо-деформированного состояния (НДС) волокнистых систем при нагружении и условном коэффициенте Пуассона лишь в ограниченных пределах. Это объясняется тем, что программный пакет Solid Works, как это было установлено при моделировании, эффективно может быть использован при значениях [5]:

her01.wmf,

где εн – деформация по ширине, εl – деформация по длине образца. Легкодеформируемые полотна различной структуры и волокнистого состава, особенно с вложением полиуретанового волокна при переработке в готовые изделия могут иметь при реально действующем нагружении значительно большие деформации, а коэффициент

her02.wmf

Таким образом, компьютерное моделирование НДС ЛДМ при действующем диапазоне нагружений в программном пакете Solid Works представляется ограниченным. В этом случае наиболее предпочтительным вариантом компьютерного моделирования деформационных процессов является программный продукт ANSYS. Теоретические предпосылки и результаты использования данного пакета подробно освещены в работах [1, 3].

Примеры результатов компьютерного моделирования деформационных параметров волокнистых систем с использованием пакета прикладных программ ANSYS, выполненного для образца трикотажного полотна (волокнистый состав: шерсть 100 %, поверхностная плотность 190 г/м2) при нагружении Р = 0,2 Н/см, отображены на рис. 3 и 4.

Сравнительный анализ результатов физического и модельного эксперимента, приведенных в работе [3], показал, что количественное расхождение характеристик полученных деформаций не превышает 1 %. Таким образом, на базе выполненных модельных исследований имеются достаточные основания утверждать, что использование программного пакета ANSYS и метода конечных элементов может в полной мере обеспечить условия компьютерного моделирования деформационных характеристик ЛДМ, в том числе со значением условного коэффициента Пуассона μ ≥ 0,5.

herom3.tif

Рис. 3. Индикаторы продольной деформации

herom4.tif

Рис. 4. Индикаторы поперечной деформации

Заключение

В работе представлены результаты анализа научных исследований в области компьютерного моделирования НДС легкодеформируемых материалов. Выполнена оценка возможности прогнозирования деформационно-релаксационного поведения материалов при контакте с рабочими органами технологического оборудования на основе компьютерного моделирования в программной среде ALGOR, САПР Solid Works и прилагаемом к ней модуле Cosmos Works, а также с использованием программного пакета ANSYS. При этом показано, что использование среды ANSYS и метода конечных элементов, в отличие от САПР Solid Works и модуля Cosmos Works, может в полной мере обеспечить условия компьютерного моделирования деформационных характеристик легкодеформируемых волокнистых систем, в том числе и со значением условного коэффициента Пуассона μ ≥ 0,5.
