Наличие установок оборотного водоснабжения для предприятий экологически неблагополучного города Алматы должно стать важнейшим критерием экологической безопасности любого производства. Рост количества автомобилей и сопутствующих им автосервисов привел к резкому увеличению нефтесодержащих стоков и обострению экологической обстановки водного бассейна мегаполиса. Вновь открываемые автомойки создаются стихийно, без автоматизации процесса мойки машин, экологической сертификации и жестких параметров водопотребления из городской водопроводной сети. Имеющиеся в продаже стационарные установки очистки сточных вод автомоек СКАТ отличаются высокой стоимостью и низким уровнем автоматизации, импортные очистные аппараты являются частью встроенных систем оборотного водоснабжения и интегрированы со всей автоматизированной автомоечной установкой. Поэтому исследование, создание и внедрение отечественных автоматизированных, компактных, бюджетных и эффективных установок оборотного водоснабжения, легко адаптируемых в технологию большинства существующих в городе автомоек, является актуальной научно-технической и экологической задачей.
Материалы и методы исследования
Анализ существующих установок по очистке нефтесодержащих сточных вод показывает, что очистные технологические аппараты можно разделить на два класса. Первый класс – очистные сооружения и установки, принцип работы которых основан на гравитационном отделении твердой и органической части от водной составляющей. Процесс осаждения в них протекает при очень малых скоростях и может быть интенсифицирован с использованием различных коагуляторов или специальных микроорганизмов и биостимуляторов [4, 5, 6]. Принципиальная схема такого типа установок приведена на рис. 1.Очистка воды от нефтепродуктов в них осуществляется сложными и дорогостоящими методами, которые все же не обеспечивают более низких концентраций загрязнений в очищенной воде, чем 0,5–1 мг/л.
Главным недостатком таких установок является необходимость наличия больших производственных площадей для размещения компонентов аппаратуры, реализующей технологический процесс оборотного водоснабжения, сложность механизации и автоматизации процесса очистки шламонакопителя и т.п.
К тому же биологическая очистка требует определенного временного интервала, необходимого для завершения процесса разложения органических и нефтесодержащих компонентов стоков. Поэтому эти установки получили свое применение на очистных сооружениях крупных предприятий и городов.
Для малых автопредприятий и частных городских автомоек наиболее приемлемым вариантом являются мобильные, компактные установки, принцип работы которых основан на фильтрации стоков через слой природных адсорбентов (рис. 2) [1, 2].
Результаты исследования и их обсуждение
Физический процесс очистки протекает следующим образом. Нефтесодержащие и органические стоки, протекая через фильтрационную кассету, подвергаются очистке загруженным адсорбентом.
Конструкция представляет собой железобетонный лоток (например, стандартный лоток, используемый для строительства арычной системы) с установленными в нем съемными фильтрующими кассетами, который имеет прямоугольное или трапецеидальное сечение. Расчет геометрических размеров лотка производится в зависимости от расхода производственных сточных вод по предлагаемой ниже технологической и расчетной схемам.
Кассеты – металлический короб, на который натянута мелкая металлическая сетка. Количество кассет зависит от первоначальной концентрации органических веществ и от требуемого качества технической воды, которая определяется экспериментальным путем.
Рис. 1. Схема очистки вод, загрязненных нефтепродуктами: 1 – трубопровод замазученных и замасленных вод; 2 – приемный бак-отстойник; 3 – нефтеловушка; 4 – промежуточный резервуар; 5 – эжектор насыщения воды воздухом; центробежный насос; 7 – напорный бак; 8 – флотатор; 9 – промежуточный резервуар; 10 – ячейка коагулянта; 11–12 – механический фильтр коагулянта; 13 – бак-мерник коагулянта; 14 – насос перекачки коагулянта; 15 – насос подачи воды на фильтр; 16 – двухслойный механический фильтр; 17 – угольный фильтр; 18 – резервуар очищенной воды; 19 – насос подачи очищенной воды; 20 – емкость сбора осадка; 21 – емкость сбора уловленных нефтепродуктов; 22 – насос подачи уловленных нефтепродуктов на сжигание; 23 – насос подачи осадка в накопители; 24 – трубопровод очищенной воды на повторное использование; 25 – трубопровод сбора промывочных вод фильтра; 26 – трубопровод промывки фильтрующих материалов

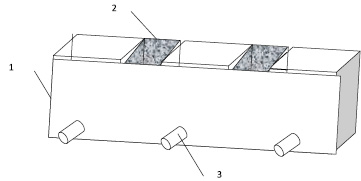

Рис. 2. Принципиальная схема очистной установки системы оборотного водоснабжения автомойки: 1 – лоток, установленный с гидравлическим уклоном; 2 – кассеты с фильтрующими элементами; 3 – трубопроводы для закачки сточных вод и откачки очищенной воды в систему оборотного водоснабжения [4]
Общий вид фильтрационного канала и трехмерная модель сменной кассеты для адсорбента, который можно расположить под парковкой автомойки, представлены на рис. 3.
Предлагаемый в работе подход имеет ряд преимуществ по сравнению с ранее рассмотренными очистными установками гравитационного типа. Во-первых, фильтрационные процессы описываются «точными» математическими моделями, для практических расчетов имеются инженерные методики определения параметров гетерогенной среды, такой как вода, содержащая эмульсию из углеводородов.
Во-вторых, контроль качества очистки сточных вод необходимо рассматривать как систему автоматического регулирования (САР) с обратной связью, подобные САР позволяют сглаживать влияние «залповых» выбросов нефтеуглеводородов.
Для построения автоматизированной системы управления качеством очистки нефтесодержащих сточных вод рассмотрим особенности параметров расчета процесса адсорбции в гидравлическом канале с установленными в нем кассетами с активированным углем.
Исследуем процессы, протекающие в гидравлическом канале прямоугольного сечения с размерами 1,5×1,5 м. Натурная модель установки изготовлена из органического стекла в масштабе 1:100 и приведена на рис. 4.
Рис. 3. Трехмерная модель конструкции фильтрационного канала, адсорбционной кассеты и процесса очистки стоков автомойки

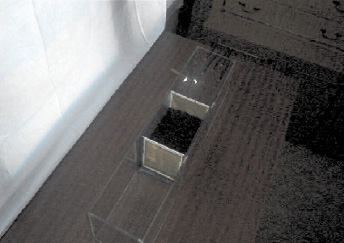

Рис. 4. Экспериментальная установка очистки нефтесодержащих сточных вод с адсорбирующей кассетой
В инженерных расчетах под «действительной скоростью» движения воды в порах загрузки называют усредненную величину:
(1)
где Q – расход воды, движущиеся в канале.
Скорость фильтрации есть фиктивная (воображаемая) скорость, из предположения, что вода движется не только через поры, но и через живое сечение частиц загрузки, причем расход воды равен заданному расходу:
(2)
Зависимость между действительной скоростью и скоростью фильтрации можно найти из формулы Дарси, выражающей основной закон ламинарной фильтрации:
u = kJ, (3)
где u – скорость фильтрации в данной точке фильтрационного потока; J – пьезометрический уклон в той же точке; k – коэффициент пропорциональности, называемый коэффициентом фильтрации. Коэффициент фильтрации, имеющий размерность скорости (поскольку J в формуле (3) – величина безразмерная), представляет собой скорость фильтрации при уклоне J = 1.
Экспериментально установлено, что для воды с заданной температурой величина k зависит только от свойств загрузочного материала. Теоретически k зависит и от вязкости фильтрующейся через адсорбент воды, так как вязкость воды зависит от температуры. Из формулы (3) видно, что скорость фильтрации u прямо пропорциональна величине J в первой степени.
Для построения алгоритмов расчета и управления процессом очистки нефтесодержащих стоков необходимо учитывать существование трех различных методов определения коэффициента фильтрации, входящего в формулу Дарси:
– лабораторный метод: k определяется в лаборатории на специальном приборе, в который закладывается образец интересующей нас загрузки (с ненарушенной или нарушенной структурой);
– расчетный метод: k определяется расчетом по особым эмпирическим формулам в зависимости от величины диаметра частиц загрузки;
– полевой метод: k определяется на месте строительства очистного путем откачки воды за фильтрационными кассетами.
Все три подхода необходимо использовать при проектировании и верификации автоматизированной системы управления.
С отфильтрованной воды потоковым датчиком содержания углеводородов типа KMN-1 снимаются показания о процентном содержании загрязнения в воде [3]. Если качество воды не удовлетворяет техническим нормам, то открывается заслонка для продолжения фильтрации через следующую кассету с адсорбентом. Алгоритм процесса очистки контролируется микроконтроллером LOGO! фирмы Siemens [7] и длится до тех пор, пока качество воды не достигнет заданных параметров (рис. 5).

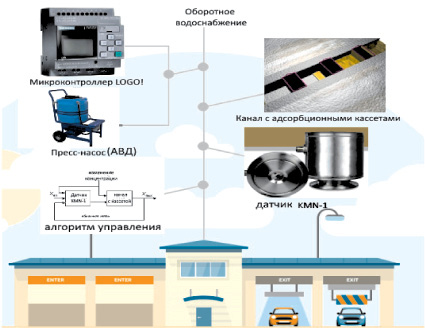

Рис. 5. Функциональная схема автоматизированного управления с обратной связью оборотным водоснабжением автомойки на базе ПЛК Siemens LOGO!
Заключение
Итак, использование методов адсорбционной очистки нефтесодержащих сточных вод автомоек позволяет создать компактную, надежную установку очистки нефтесодержащих вод для оборотного водоснабжения с автоматизированной системой контроля качества технической воды. Предлагаемая технологическая схема очистки воды с углеводородами нефти экологически безопасна и не требует больших материальных затрат, она легко интегрируется в существующую технологию мойки автомашин с использованием ручных пресс-насосов (АВД-аппаратов высокого давления), обеспечивает сокращение потребления водопроводной воды в 10–15 раз.
