Введение

Распознавание мимики (Facial Expression Recognition, FER) направлено на определение эмоционального состояния по статическим изображениям и широко применяется в таких областях, как взаимодействие человека с компьютером, интеллектуальные кабины и общественная безопасность. В полевых условиях различия в освещении, позе и затенении могут привести к перекрытию в пространстве признаков таких категорий, как «радость и презрение», «удивление и страх», «гнев и отвращение». AffectNet одновременно предоставляет восемь дискретных категорий выражений лица и непрерывные метки валентности-возбуждения (Valence–Arousal, VA) и является широко используемым обучающим набором данных исходного домена [1]; FER2013, RAF-DB, SFEW и другие наборы данных часто используются для межбазовой оценки [2–4]. Обобщение на другие наборы данных по-прежнему остается сложной задачей при внедрении: высокая точность в исходном домене не означает напрямую, что признаки являются переносимыми; необходимо одновременно анализировать результаты внутридоменного сравнения и результаты межбазового тестирования без тонкой настройки в рамках единого протокола. В конкурсе по анализу аффективного поведения в естественных условиях (Affective Behavior Analysis in-the-wild, ABAW) в качестве важного показателя для задач распознавания эмоций используется макро-F1 [5].

Что касается базовых моделей и многозадачности, то конволюционные архитектуры, такие как ConvNeXt, по-прежнему широко используются для классификации статических выражений лица [6]; модели типа POSTER демонстрируют высокую точность в рамках протокола AffectNet с восемью классами [7]. Сочетание дискретной классификации и VA-регрессии способствует улучшению инференции выражений лица [8, 9], а коэффициент конкордантной корреляции (Concordance Correlation Coefficient, CCC) также часто используется для VA-обучения [10]. Ограничения на прототипы классов позволяют смягчить проблему недостаточных межклассовых отношений при one-hot-обучении [11]. Однако классификационные потери, регрессия VA и межклассовые геометрические отношения по-прежнему часто обрабатываются отдельно. Обучающий набор AffectNet имеет выраженный «длинный хвост», а близкие классы пересекаются на плоскости VA [12–14]. Поэтому простое увеличение глубины сети зачастую не позволяет стабильно подавлять перекрестные помехи [15, 16].

Цель исследования – посредством внедрения механизма выравнивания прототипов VA-многообразий явно ограничить топологическую геометрию многообразий в высокомерном пространстве признаков, что позволит коренным образом исправить асимметрию границ принятия решений, связанную с эмоциями, которые легко спутать с эмоциями ближайших соседей.

Материалы и методы исследования

Входными данными модели являются трехканальные цветные изображения лиц (red, green, blue, RGB) размером 224×224. Сеть состоит из базовой архитектуры ConvNeXt-Small [17], слоя общей проекции d = 512 и многозадачной выходной головки. Структура многозадачной сети распознавания эмоций на основе ConvNeXt и модуля VMPA (VA-Manifold Prototype Alignment) представлена на рис. 1.

Пусть обучающая выборка имеет вид (xi, yi, vi, mi), i = 1,…,N, где xi обозначает входное изображение, yi ∈ {0,…,C–1} – целевой класс эмоции, C = 8 – количество категорий эмоций, – разметку валентности и активации (VA), а представляет собой маску валидности VA. Обозначим набор валидных VA-выборок как . Суммарная функция потерь записывается так, как показано в уравнении

, (1)

где L – суммарная функция потерь; Lbase – базовые многозадачные потери; Lvmpa – регуляризационный член VMPA; Lcls – потери классификации; Lva – потери регрессии VA (вычисляемые только для i ∈ M); λvmpa, λva – соответствующие весовые коэффициенты.

Прямое отображение сети записывается так, как показано в уравнении

, (2)

где fi – вектор общих (разделяемых) признаков; gθ – функция отображения, включающая магистральную сеть (backbone) ConvNeXt и общий проекционный слой; θ – параметры сети. d = 512. Прямой проход классификационной головы записывается так, как показано в уравнении

, (3)

где si – логиты классификации; Wc, bc – параметры классификационной головы; ŷi – вектор вероятностей категорий.

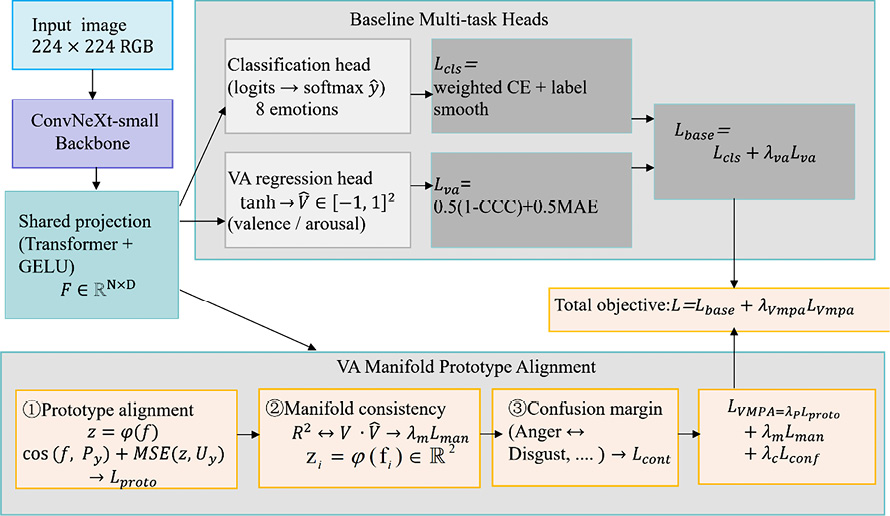

Рис. 1. Многозадачная сеть распознавания эмоций на основе ConvNeXt и структура модуля VMPA Примечание: составлен авторами по результатам данного исследования

Прямой проход головы регрессии VA записывается так, как показано в уравнении

, (4)

где – выход регрессии VA; Wr, br – параметры головы регрессии; tanh – гиперболический тангенс, ограничивающий выходные значения диапазоном [–1,1]2. При обучении перед классификационной головой и головой VA применяется слой Dropout с вероятностью p = 0.5.

В качестве функции потерь классификации используется взвешенная перекрестная энтропия со сглаживанием меток (Label Smoothing). Сглаживание целевых меток записывается так, как показано в уравнении

, (5)

где εls = 0.1 – коэффициент сглаживания меток (фактор сглаживания); – символ Кронекера; w_c – весовые коэффициенты классов, используемые для смягчения проблемы длинного хвоста в наборе данных AffectNet [1]. Потери классификации записываются так, как показано в уравнении

, (6)

где N – количество выборки (число образцов); ỹi,c – сглаженная целевая метка; ŷi,c – прогнозируемая вероятность. Потери регрессии VA вычисляются только для выборки i ∈ M. Потери регрессии VA вычисляются только для образцов с валидными VA-аннотациями. Для оценки согласованности между предсказанными и истинными значениями Valence–Arousal используется коэффициент согласованной корреляции Конкорданса (Concordance Correlation Coefficient, CCC). Коэффициент CCC вычисляется отдельно для каждого измерения VA. Для одного измерения он определяется следующим образом, как показано в уравнении

, (7)

где up, ut – средние значения предсказанных и истинных значений соответственно; σp2, σt2 – дисперсии; σpt – ковариация между предсказанными и истинными значениями; ε – малый член числовой стабильности. Для каждого валидного mini-batch коэффициент CCC сначала вычисляется отдельно для измерений Valence и Arousal. Потери CCC определяются как среднее значение величин 1 – CCC по двум измерениям. Дополнительно вычисляется средняя абсолютная ошибка между предсказанными и истинными VA-значениями. Итоговые потери регрессии VA записываются следующим образом, как показано в уравнении

, (8)

где LCCC – компонент потерь, основанный на коэффициенте согласованной корреляции, усредненный по измерениям Valence и Arousal; LMAE – средняя абсолютная ошибка между предсказанными и истинными VA-значениями. Если в текущем mini-batch имеется менее двух валидных VA-образцов, компонент LCCC не вычисляется и используются только потери LMAE. Образцы без валидных VA-аннотаций не участвуют в вычислении VA-потерь. Базовые многозадачные потери записываются так, как показано в уравнении (9), λva = 3.5:

. (9)

Метод VMPA внедряет в разделяемые признаки выравнивание прототипов между признаковым и двойным VA-пространствами, многообразное проецирование и консистентность (согласованность) с головой регрессии VA, а также интервальное разделение для легко смешиваемых (близких) пар классов. Проектор многообразия φ представляет собой двухслойный перцептрон с выходом tanh, как показано в уравнении

, (10)

где zi – координаты проекции многообразия; φ – проектор многообразия. Переменные zi и образуют два пути передачи VA: первый поступает из проектора VMPA, а второй – из головы регрессии; они взаимно ограничивают друг друга посредством функции потерь Lman. Далее по тексту выражение MSE(∙,∙) обозначает среднее арифметическое квадратичных ошибок по каждому измерению. В результате для каждого входного образца формируются двумерные координаты zi на VA-многообразии, которые далее используются в механизмах прототипного выравнивания и согласования VA-многообразия.

Для каждого эмоционального класса c в модели вводятся два типа прототипов: обучаемый прототип признаков pc в общем пространстве признаков размерности 512 и обучаемый VA-прототип uc в двумерном пространстве Valence–Arousal.

Прототипы признаков pc инициализируются независимыми значениями из нормального распределения со стандартным отклонением 0,02. VA-прототипы uc инициализируются предварительно заданными приближенными координатами (валентность, активация) для классов Neutral, Happy, Sad, Surprise, Fear, Disgust, Anger, Contempt: (0; 0), (0,8; 0,5), (-0,6; -0,3), (0,3; 0,7), (-0,5; 0,6), (-0,7; 0,2), (-0,6; 0,5), (-0,2; 0,1). В процессе обучения оба типа прототипов являются обучаемыми параметрами модели и обновляются совместно с параметрами основной сети методом AdamW и обратным распространением ошибки.

Для каждого образца выполняется выравнивание его признакового представления с прототипом соответствующего класса в пространстве признаков, а координат на VA-многообразии – с соответствующим VA-прототипом, как показано в уравнении

, (11)

где fi – общее признаковое представление i-го образца; zi – координаты образца после проекции на VA-многообразие; yi – истинная метка класса; pyi – прототип признаков соответствующего класса; uyi – соответствующий VA-прототип. Первый компонент обеспечивает сближение признаков образца с прототипом его класса на основе косинусного сходства, а второй компонент минимизирует среднеквадратичное отклонение между координатами VA-многообразия и соответствующим VA-прототипом.

Для обеспечения согласованности между VA-проекцией VMPA, истинными VA-аннотациями и выходом независимой головы регрессии вводятся потери согласования VA-многообразия. Данный компонент вычисляется только для образцов с валидными VA-аннотациями. Проекция VA-многообразия одновременно приближается к истинным VA-значениям и согласуется с выходом головы VA-регрессии, как показано в уравнении

, (12)

где Z – матрица координат VA-многообразия для образцов с валидными VA-аннотациями; V – матрица соответствующих истинных значений Valence–Arousal; – матрица значений, предсказанных головой VA-регрессии. В настоящей реализации оба компонента имеют одинаковый вес 0,5.

На основе высокочастотных ошибок в матрице ошибок на валидационном наборе заранее определяется множество из пяти неупорядоченных пар легко смешиваемых эмоциональных классов: Anger–Disgust, Neutral–Contempt, Fear–Surprise, Happy–Contempt и Neutral–Sad. Для реализации направленного маржинального ограничения каждая пара рассматривается в двух направлениях. Таким образом, в функции потерь используются 5 неупорядоченных пар, соответствующих 10 направленным отношениям между классами.

Для текущего мини-батча (mini-batch) обозначим

, ,

где K – количество пар легко смешиваемых классов в текущем пакете, для которых якорный класс не пуст.

Для каждого образца, принадлежащего якорному классу a, вычисляется расстояние до прототипа собственного класса pa и до прототипа соответствующего легко смешиваемого класса pb. Маржинальное ограничение обеспечивает, чтобы образец располагался ближе к прототипу своего класса, чем к прототипу конкурирующего класса, с заданным запасом m = 0.2, как показано в уравнении

, (13)

где fi – признаковое представление i-го образца, принадлежащего якорному классу a; pa – прототип признаков собственного класса; pb – прототип признаков соответствующего легко смешиваемого класса; Na – количество образцов класса a в текущем mini-batch; m = 0.2 – величина маржи. Пакетное усреднение интервальных потерь для легко смешиваемых классов записывается так, как показано в уравнении

, (14)

где – множество направленных пар легко смешиваемых классов, для которых в текущем mini-batch присутствует хотя бы один образец якорного класса; – количество таких направленных пар. Если множество пусто, значение Lconf принимается равным нулю. Три описанных компонента объединяются в единую функцию потерь модуля VA-Manifold Prototype Alignment, как показано в уравнении

, (15)

где λproto = 1.0, λman = 1.0, λconf = 0.6 – внутренние весовые коэффициенты компонентов прототипного выравнивания, согласования VA-многообразия и маржинального разделения легко смешиваемых классов соответственно; в общей целевой функции потерь вес λVMPA = 0.4.

Результаты исследования и их обсуждение

Для основных экспериментов использовался поднабор AffectNet с ручной разметкой. В обучающей выборке количество образцов с метками эмоций от 0 до 7 составляет 287 652 изображения, при этом распределение классов имеет ярко выраженный длинный хвост. Значения валентности и активации лежат в диапазоне [–1;1]; образцы с невалидной разметкой отсекались с помощью маскирования при расчете потерь, связанных с VA. Официальный сбалансированный валидационный набор данных по восьми классам использовался в качестве основного оценочного набора.

Кросс-датасетное тестирование проводилось на тестовом наборе FER2013, содержащем 7178 изображений, валидационном наборе SFEW 2.0 и тестовом наборе RAF-DB, содержащем 3068 изображений. Исходные метки всех трех наборов данных проецировались на 8-классовое пространство эмоций AffectNet.

Официальный валидационный раздел SFEW 2.0 содержит 436 изображений. В эксперименте использовались файлы, фактически находящиеся в каталогах соответствующих эмоций. Критерием включения являлось наличие файла и возможность его успешного открытия как цветного изображения; дополнительная фильтрация с использованием детектора лиц не применялась. В результате были исключены 24 недоступных или нечитаемых файла, и в оценку вошло 412 изображений. Распределение по классам составило: Neutral – 82, Happy – 67, Sad – 68, Surprise – 50, Fear – 46, Disgust – 23, Anger – 76.

Во всех трех наборах отсутствуют истинные метки класса «Contempt». Вывод выполнялся с использованием исходной 8-классовой выходной головы, логит Contempt не исключался, а вероятности по семи классам не перенормировались. Accuracy рассчитывалась по всем образцам, а макрометрики усреднялись по восьми индексам классов. Для класса Contempt, отсутствующего в истинных метках, полнота (Recall) принималась равной нулю.

Размер входных изображений приводился к формату 224×224 с последующей нормализацией по среднему значению и дисперсии ImageNet. При обучении применялось случайное горизонтальное отражение, при тестировании случайная аугментация не использовалась.

Для оценки влияния масштаба данных на том же обучающем наборе AffectNet с использованием сбалансированной по классам выборки были сформированы три поднабора: Quick15 (15 %), Mid50 (50 %) и Full100 (100 %), для каждого из которых использовался один и тот же валидационный набор из 4000 образцов. В качестве магистральной сети (backbone) модели выступала предобученная на ImageNet сеть ConvNeXt-Small.

Сопоставление Baseline и VMPA выполнено при одинаковых гиперпараметрах в однократном обучении каждой конфигурации. Сводные точечные значения метрик (лучший checkpoint по macro-F1 на валидации AffectNet) приведены в табл. 1.

При переходе к полномасштабному обучению Full100 точность тестирования, достигнутая наилучшей моделью, дополнительно составила 65,35 %, демонстрируя, что масштабирование объема данных позволяет непрерывно раскрывать репрезентативный потенциал магистральной сети.

Вклад компонент Lproto, Lman, Lconf оценен абляцией на протоколе Full100; в табл. 2 приведены среднее и стандартное отклонение по пяти независимым запускам, Для каждой конфигурации выполнены пять независимых запусков с фиксированными seed 42, 123, 2026, 7 и 4. Остальные гиперпараметры не изменялись.

В таблице приведены среднее значение и стандартное отклонение по пяти независимым запускам (seed: 42, 123, 2026, 7, 4)

На рис. 2, a, представлена нормированная по строкам матрица ошибок для наилучшей модели VMPA в конфигурации Full100. Для систематической оценки обобщающей способности модели в различных кросс-доменных и сложных сценариях наилучшая модель VMPA, обученная на наборе Full100, была дополнительно протестирована на трех классических бенчмарках: FER2013, RAF-DB и SFEW.

На рис. 2 приведены нормированные по строкам матрицы ошибок для кросс-доменного тестирования.

Таблица 1

Сравнение Baseline и VMPA на валидации AffectNet

Примечание: составлена авторами на основе полученных данных в ходе исследования. Однократное обучение; checkpoint по лучшему macro-F1 на валидации AffectNet; точечные значения.

Таблица 2

Абляция компонентов VMPA

Примечание: составлена авторами на основе полученных данных в ходе исследования.

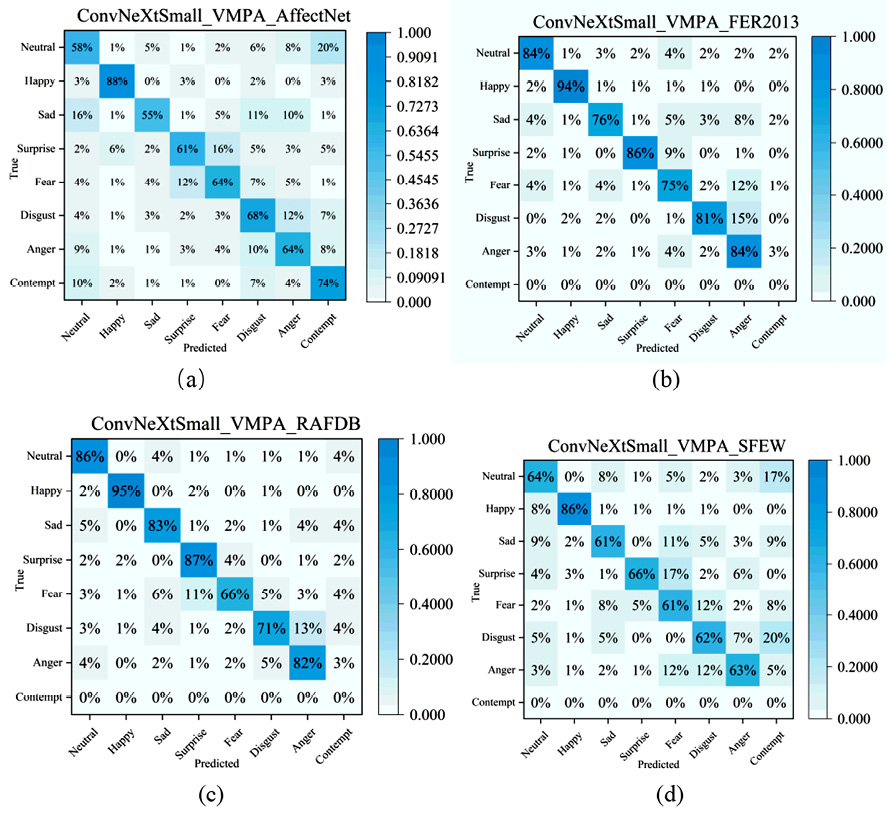

Рис. 2. Матрицы ошибок, нормированные по строкам, для различных наборов данных в конфигурации Full100 Примечание: составлен авторами по результатам данного исследования

Результаты экспериментов показывают, что, несмотря на существенные различия в распределении данных между исходным и целевым доменами, модель демонстрирует высокую помехоустойчивость и надежность распознавания во всех трех типичных сценариях.

Для сравнения эффективности модели на уровне отдельных классов в различных наборах данных на рис. 3 представлена лепестковая диаграмма для восьми классов эмоций, охватывающая датасеты AffectNet, FER2013, RAF-DB и SFEW. Оси координат соответствуют классам: Нейтральный, Радость, Грусть, Удивление, Страх, Отвращение, Гнев и Презрение. Значения на каждой оси представляют собой показатель полноты для соответствующего класса.

Чтобы подробнее раскрыть механизмы эволюции признаков и принятия решений внутри многозадачной модели, на рис. 4 показано двумерное пространственное распределение признаков наилучшей модели VMPA в режиме обучения Full100 на тестовой выборке. Путем сравнения топологических структур истинных меток в непрерывном пространстве эмоций (рис. 4, a) и предсказанных моделью значений (рис. 4, b) можно обнаружить, что голова регрессии предложенной модели способна с высокой точностью воспроизводить кольцевое геометрическое многообразие всего пространства эмоций. Как в правой области, характеризующейся высокими положительными значениями, так и в нижней отрицательной области пространство предсказаний сохраняет макроскопические границы и характеристики непрерывных переходов, которые в высокой степени согласуются с истинным распределением.

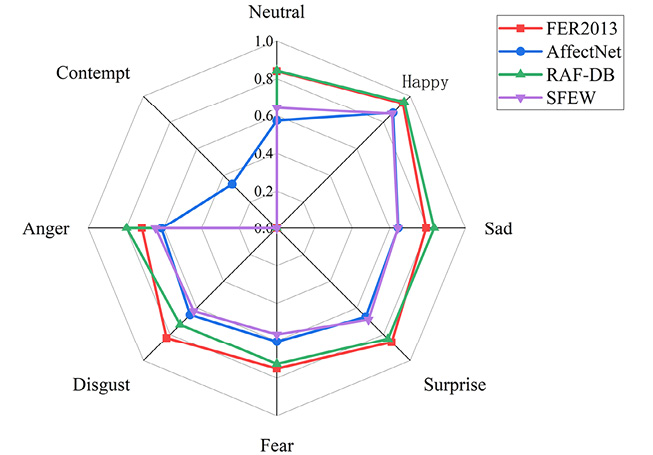

Рис. 3. Радарная диаграмма показателей по классам на AffectNet, FER2013, RAF-DB и SFEW Примечание: составлен авторами по результатам данного исследования

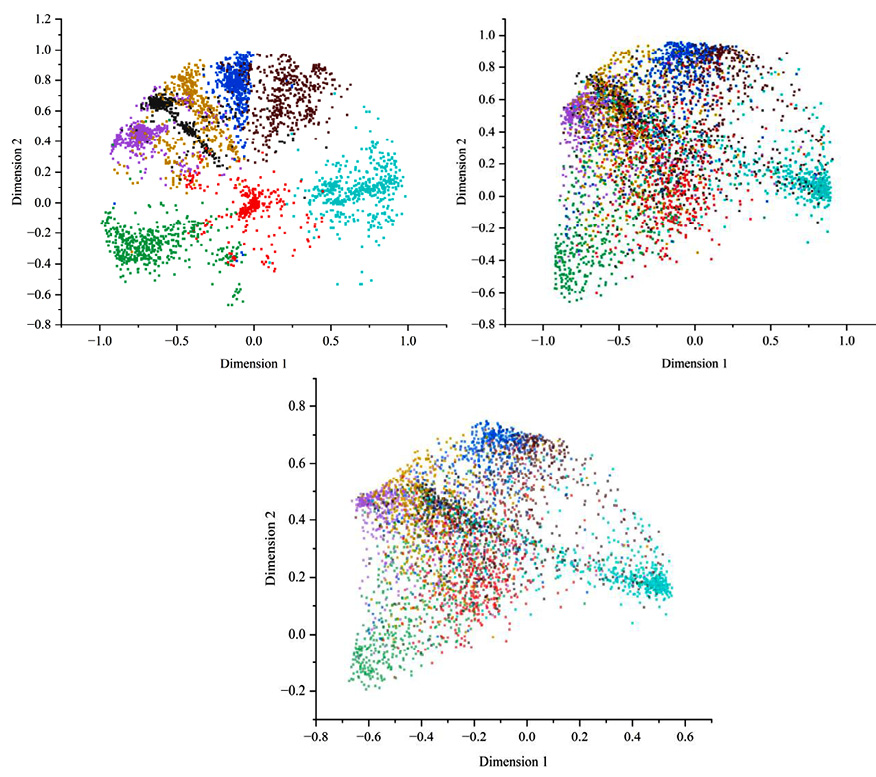

Рис. 4. Диаграмма рассеяния признаков: (a) истинные значения меток, (b) предсказанные моделью значения, (c) значения в скрытом пространстве многообразия Примечание: составлен авторами по результатам данного исследования

Это доказывает превосходную аппроксимирующую и обобщающую способность многозадачной архитектуры в задачах регрессии непрерывных эмоций.

Дальнейший анализ проекции пространства многообразия скрытых признаков (рис. 4, c) показывает, что бирюзовые точки в правой части образуют структуру в виде «изолированного полуострова» с высокой степенью физической обособленности и сильной центростремительностью. Это обеспечивает фундаментальную поддержку на уровне многообразия признаков для исключительно высокой точности классификации данной категории в матрице ошибок. Напротив, в левой верхней области точки желтого, фиолетового и коричневого цветов демонстрируют очевидное и масштабное физическое переплетение и взаимное перекрытие.

Данный факт точно объясняет внутренние причины взаимных ошибок классификации при распознавании отрицательных эмоций решающим классификатором. Описанный качественный анализ пространственного многообразия не только подтверждает необходимость введения геометрических ограничений, но и демонстрирует эффективность механизма синергетического многозадачного обобщения модели.

Заключение

Предложенная многозадачная модель на базе ConvNeXt-Small способна одновременно выполнять классификацию восьми категорий мимики и регрессию валентности-активации в едином общем пространстве признаков. Совместная оптимизация параметров ограничений для прототипов классов, проекций VA-многообразия и интервалов между легко смешиваемыми классами с помощью метода VMPA позволила повысить дискриминативную способность модели в условиях реального окружения. При полномасштабном обучении Full100 итоговая точность тестирования составила 65,00 %, при этом наилучшая модель достигла 65,35 %. В кросс-доменных тестах без дообучения сохранялась исходная 8-классовая голова: логит Contempt не исключался, вероятности по семи классам не перенормировались, макрометрики усреднялись по восьми индексам. На FER2013, RAF-DB и SFEW 2.0 Accuracy составила 82,86; 81,43 и 66,14 % соответственно. Для класса Contempt, отсутствующего в истинных метках, полнота принималась равной нулю. В рамках будущих исследований планируется адаптировать модель к сценариям с более сложной структурой данных и выраженным доменным сдвигом для дальнейшего повышения обобщающей способности в кросс-базовых задачах.
