Одним из направлений в автомобилестроении является применение в кузовах и в крышках смотровых, багажных и вентиляционных люков кузовов панелей из алюминиевых сплавов. По данным зарубежных исследований ежегодно объемы использования алюминия в транспортных средствах увеличивается на 7 % [1].
Укрепление панелей на стальном каркасе в современном производстве автобусов осуществляемое сваркой, обуславливает нагрев соединяемых деталей, приводящий к появлению в них остаточных напряжений после остывания.
Поскольку автобус перемещается с различными ускорениями (разгон и торможение транспортного средства, рельеф дороги, повороты и т.д.), то на кузов и, соответственно, панели действуют знакопеременные инерционные нагрузки [2]. После некоторого значительного количества циклов нагружения в местах концентрации напряжений могут появиться микротрещины, которые с течением времени, прогрессивно развиваясь, приведут к разрушению сварных соединений [3]. Процесс нагружения инерционными силами является случайным, поскольку ускорение автотранспортного средства зависит от множества как объективных, так и субъективных факторов. Поэтому определение напряженно-деформированного состояния и запасов прочности сварных конструкций под действием переменных нагрузок позволит оценить долговечность конструкции.
Цель исследования: оценка напряженно-деформированного состояния панелей кузова при движении автобуса на дорогах общего пользования.
Материалы и методы исследования
Объектом исследования является напряженно-деформированное состояние в алюминиевой панели, соединенной со стальным каркасом лазерной сваркой, от инерционных нагрузок, возникающих при движении автобуса по дорогам общего пользования. В качестве предмета исследования принята опытная крышка смотрового люка отсека силовой установки электробуса Волгабас 5270E (рис. 1).
Рис. 1. Крышка люка силового отсека: 1 – решетка из алюминиевого сплава АМГ2М; 2 – полосы из стали 20; 3 – места под сварные соединения
Крышка выполнена в виде рамы трапецеидальной формы из стальных профильных труб прямоугольного сечения. На раме сваркой установлены полосы из тонкой листовой стали, к которым прямолинейными и кольцевыми швами (способом, описанным в патенте № 2638267) присоединена панель из алюминиевого сплава с треугольными прорезями разной величины, что обуславливает неравномерное распределение массы по площади панели. Крепление крышки к каркасу автобуса осуществляется с помощью двух петель и двух замков к стенке кузова. Полная масса крышки составляет 27,62 кг при массе алюминиевой панели 10,28 кг.
Механические характеристики используемых материалов по справочным данным [4] и результатам экспериментальных испытаний сварных швов, выполненных в НОЦ ВЛТ ВлГУ, приведены в табл. 1, на лабораторных образцах в соответствии с ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств».
Таблица 1
Механические характеристики стали 20, алюминиевого сплава АМг2М, соединений из стали и алюминиевых сплавов для прямолинейного и кольцевого сварных швов
Материал |
Модуль упругости E, МПа |
Коэффициент Пуассона μ |
Временное сопротивление σв, МПа |
Предел текучести σ0, 2, МПа |
Листы и профиль, Сталь 20 |
210000 |
0, 32 |
420 |
274 |
Алюминиевый лист, АМг2М |
71000 |
0, 34 |
195 |
100 |
Прямолинейный сварной шов (для соединения) |
65759 |
0, 32 |
187 |
108 |
Кольцевой сварной шов (для соединения) |
53061 |
0, 32 |
172 |
99 |
Расчет напряженного состояния крышки осуществляется с помощью программного комплекса Ansys. Трехмерная конечно-элементная модель (КЭМ) сборки каркаса, полос и решетки состоит из 579359 узлов и 1250094 конечных элементов (КЭ). На рис. 2 приведен фрагмент КЭМ решетки крышки, в которой около сварных швов (на рис. 2 имеется затемнение) используется сгущение сетки КЭ. Размер КЭ в зоне сварного шва составляет 1 мм, для остальной модели – 3 мм.
Рис. 2. Фрагмент КЭМ решетки крышки люка силового отсека
При моделировании соединения крышки люка с каркасом автобуса (две петли и два замка) используется ограничение перемещения крышки во всех степенях свободы (Fixed support). При моделировании сварных соединений решетки со стальными листами применяется связанный контакт (Bonded), который не допускает перемещений и скольжений узлов КЭМ крышки в зоне сварного соединения по всем направлениям, а за пределами сварных швов – контакт без трения (Frictionless), который обеспечивается при отсутствии нормального давления и предусматривает возможность его нарушения в зависимости от нагрузки.
Распределение сил инерции при моделировании реального нагружения рассматриваемой решетки в эксплуатационных условиях осуществляется по центрам масс элементов КЭМ решетки с учетом их массы в направлении, противоположном направлению вектора ускорения кузова автобуса.
Ускорение кузова определяется обработкой опытных данных, полученных при движении автобуса по маршруту общественного транспорта г. Владимира со следующими характеристиками: тип дорожного покрытия – асфальтобетонный, протяженность – 13,36 км, количество промежуточных остановок – 27, часы «пик» на данном маршруте с 7 до 9 ч утром и с 19 до 20 ч вечером, появление детей на проезжей части не предполагается.
Регистрация ускорения кузова, возникающего при движении автобуса, выполнялась с помощью пьезорезистивного акселерометра в видеорегистраторе Datakam и встроенного программного обеспечения.
Результатом обработки опытных данных, регламентируемой ГОСТ 25.101-83 «Методы схематизации случайных процессов нагружения элементов машин конструкций и статического представления результатов», является замена реального процесса изменения ускорения кузова автобуса от начала движения до остановки схематизированным.
Схематизация процесса изменения ускорения включает следующие этапы:
– предварительная подготовка к схематизации;
– дискретизация процесса изменения ускорения (ГОСТ 23207–78);
– замена реального процесса изменения ускорения схематизированным по выбранному методу схематизации по ГОСТ 25.101–83.
После определения напряженно-деформируемого состояния алюминиевой решетки от сил инерции схематизированного процесса запасы прочности могут быть определены по эквивалентным напряжениям [4, 5] на основе принципа эквивалентности [6]:
(1)
где Kσ – эффективный коэффициент концентрации напряжений; εσ – масштабный коэффициент (влияния абсолютных размеров детали); βσ – коэффициент поверхностной чувствительности; ψσ – коэффициент, учитывающий влияние средних напряжений на предел выносливости; sia – интенсивность амплитуд переменных напряжений цикла , , , , , xa ya xya yza … …(вычисленных по известному тензору напряжени для наиболее нагруженного КЭ;
(2)
s1m – наибольшее постоянное напряжение цикла (первое главное напряжение); амплитуды нормальных и касательных напряжений [5, 6].
(3)
(4)
σj.max – максимальные нормальные напряжения по осям (j = x, y, z), возникающие при разгоне; σj.min – минимальные нормальные напряжения по осям (j = x, y, z), возникающие при торможении; τjk.max – максимальные касательные напряжения в плоскости (jk, kl, lj = xy, yz, zx), возникающие при разгоне; τjk.min – минимальные касательные напряжения в плоскости (jk, kl, lj = xy, yz, zx), возникающие при торможении; σ1m –первые главные напряжения.
Запас прочности по переменным напряжениям равен
(5)
σ-1s – предел выносливости при переменных напряжениях сварного соединения;
σr – остаточные напряжения, возникающие после сварки соединения [7].
Результаты исследования и их обсуждение
На рис. 3 приведены зарегистрированные данные в ходе эксплуатации: скорость транспортного средства, общий вектор ускорений и акселерограммы по трем осям (ось Y соответствовала направлению движения).

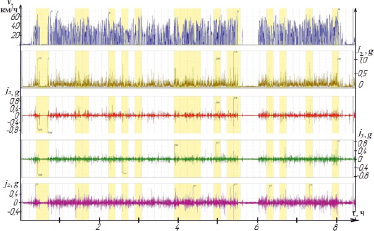

Рис. 3. Параметры движения автобуса (сверху вниз): скорость, модуль вектора ускорения, проекции ускорения по осям X, Y, Z (ось Y соответствует направлению движения)
Рис. 4. Результаты обработки записи скорости и ускорения для случайного цикла нагружений (сверху вниз): скорость, модуль вектора ускорения, проекции ускорения по осям X, Y, Z
Выполненные процедуры позволили произвести замену действительного процесса изменения ускорения автобуса (рис. 3, линия 4) по методу полных циклов (ГОСТ 25.101–83) схематизированными, согласно которому величина ускорения автобуса изменяется в пределах от 0,5·g до –0,5·g.
Результаты обработки приведены на рис. 4. Для расчета напряженно-деформированного состояния панелей элементов кузова МКЭ под действием инерционных нагрузок необходимо в правую часть матричного уравнения МКЭ в форме метода перемещений добавить реакции от инерционных сил, тогда уравнение равновесия при рассмотрении динамической задачи примет следующий вид:
(6)
где – матрица жесткости КЭМ; {q(t)} – вектор узловых перемещений модели;
– вектор узловых сил (в нашем случае – это силы тяжести);
– матрица масс всей упругой конструкции в общей системе координат;
– вектор ускорений, действующий на КЭ системы.
Матрицу масс КЭ можно определить по формуле
(7)
где , m – масса единицы объема; [C] – матрица, связывающая компоненты перемещений для произвольной точки КЭ с узловыми перемещениями (в программном комплексе выбирается в зависимости от типа КЭ).
Результаты численного расчета эквивалентных напряжений от сил инерции представлены на рис. 5. Использование прямолинейных сварных швов обусловлено конструктивными особенностями крышки.
а) б)
Рис. 5. Эквивалентные напряжения σэкв, МПа в участках сварной крышки: а) при ускорении торможения 0,5·g, «Max» соответствует напряжению 10, 146 МПа; б) при ускорении разгона 0,5·g, «Max» соответствует напряжению 11, 246 МПа
Компоненты тензора напряжений для расчета амплитудных напряжений относящиеся к КЭ в прямолинейном шве с максимальным эквивалентным напряжением σэкв.max = 10, 146 МПа (рис. 5, а), согласно схематизированному процессу ускорения представлены в табл. 2. По данным табл. 2 и формулам (3) и (4) вычислены амплитудные напряжения, а далее – по (2) затем интенсивность амплитуд σia. Результаты расчетов приведены в табл. 2. В двух последних столбцах приведены интенсивность амплитуд σia и максимальные значения первых главных напряжений σ1m.
Таблица 2
Компоненты тензора напряжений, возникающие в алюминиевой решетке, от действия различных амплитуд ускорений
Ускорение a |
Нормальные напряжения |
Касательные напряжения |
||||
σx |
σy |
σz |
τxy |
τyz |
τxz |
|
0,1·g |
1,9954 |
0,4613 |
0,5290 |
–0,1157 |
–0,0425 |
0,1683 |
0,2·g |
4,2197 |
0,9373 |
1,0853 |
–0,2471 |
–0,1433 |
0,3573 |
0,3·g |
6,4449 |
1,4135 |
1,6416 |
–0,3788 |
–0,2443 |
0,5464 |
0,4·g |
8,6711 |
1,8906 |
2,1988 |
–0,5107 |
–0,3451 |
0,7357 |
0,5·g |
10,8970 |
2,3675 |
2,7555 |
–0,6426 |
–0,4460 |
0,9252 |
–0,1·g |
–2,1231 |
0,1413 |
–0,0036 |
0,1319 |
0,2021 |
–0,1923 |
–0,2·g |
–4,0468 |
0,3096 |
0,0434 |
0,2508 |
0,3468 |
–0,3455 |
–0,3·g |
–5,9701 |
0,4780 |
0,0904 |
0,3696 |
0,4914 |
–0,4988 |
–0,4·g |
–7,8937 |
0,6462 |
0,1373 |
0,4887 |
0,6361 |
–0,6521 |
–0,5·g |
–9,8146 |
0,8153 |
0,1857 |
0,6081 |
0,7813 |
–0,8064 |
Таблица 3
Амплитудные значения нормальных, касательных и первых главных напряжений
Группа циклов |
jy.min g, м/c2 |
jy.max g, м/c2 |
σxa, МПа |
σya, МПа |
σza, МПа |
τxa, МПа |
τya, МПа |
τza, МПа |
σia, МПа |
σ1m, МПа |
1 |
–0,1 |
0,0 |
1,0616 |
–0,0707 |
0,0018 |
–0,0659 |
–0,1010 |
0,0961 |
1,1298 |
0,0000 |
2 |
0,0 |
0,1 |
1,0701 |
0,2326 |
0,2715 |
–0,0611 |
–0,0300 |
0,0898 |
0,8417 |
2,0844 |
3 |
–0,1 |
0,1 |
2,0710 |
0,1608 |
0,2678 |
–0,1246 |
–0,1252 |
0,1813 |
1,9100 |
2,0844 |
4 |
–0,2 |
0,1 |
3,0339 |
0,0728 |
0,2445 |
–0,1841 |
–0,1976 |
0,2578 |
2,9508 |
2,0844 |
5 |
–0,3 |
0,1 |
4,0190 |
–0,0100 |
0,2209 |
–0,2434 |
–0,2669 |
0,3359 |
4,0107 |
2,0844 |
6 |
–0,4 |
0,1 |
4,827 |
–0,1041 |
0,1756 |
–0,2924 |
–0,3015 |
0,3988 |
4,9011 |
2,0844 |
7 |
–0,5 |
0,1 |
6,0099 |
–0,1647 |
0,1813 |
–0,3666 |
–0,4250 |
0,4961 |
6,1476 |
2,0844 |
8 |
0,1 |
0,2 |
1,2761 |
0,2522 |
0,2980 |
–0,0753 |
–0,0822 |
0,1088 |
1,0374 |
4,3378 |
9 |
–0,1 |
0,2 |
3,1960 |
0,3959 |
0,5477 |
–0,1911 |
–0,1786 |
0,2768 |
2,8060 |
4,3378 |
10 |
–0,2 |
0,2 |
4,1461 |
0,3108 |
0,5227 |
–0,2498 |
–0,2480 |
0,3523 |
3,8322 |
4,3378 |
11 |
–0,3 |
0,2 |
5,1286 |
0,2359 |
0,4986 |
–0,3090 |
–0,3173 |
0,4306 |
4,8854 |
4,3378 |
12 |
–0,4 |
0,2 |
6,3277 |
0,1670 |
0,4999 |
–0,3805 |
–0,4263 |
0,5270 |
6,1503 |
4,3378 |
13 |
–0,5 |
0,2 |
7,2299 |
0,0783 |
0,4712 |
–0,4380 |
–0,4930 |
0,5995 |
7,1325 |
4,3378 |
14 |
–0,1 |
0,3 |
4,2722 |
0,6351 |
0,8210 |
–0,2545 |
–0,2202 |
0,3683 |
3,6515 |
6,5925 |
15 |
–0,2 |
0,3 |
5,2820 |
0,5505 |
0,8023 |
–0,3163 |
–0,2999 |
0,4487 |
4,7363 |
6,5925 |
16 |
–0,3 |
0,3 |
6,3487 |
0,4785 |
0,7868 |
–0,3796 |
–0,3809 |
0,5338 |
5,8709 |
6,5925 |
17 |
–0,4 |
0,3 |
7,4032 |
0,4028 |
0,7779 |
–0,4464 |
–0,4807 |
0,6192 |
6,9973 |
6,5925 |
18 |
–0,1 |
0,4 |
5,3855 |
0,8689 |
1,0990 |
–0,3204 |
–0,2707 |
0,4627 |
4,5368 |
8,8482 |
19 |
–0,2 |
0,4 |
6,4538 |
0,7987 |
1,0894 |
–0,3864 |
–0,3650 |
0,5489 |
5,6721 |
8,8482 |
20 |
–0,2 |
0,4 |
6,5011 |
0,7971 |
1,0889 |
–0,3861 |
–0,3590 |
0,5517 |
5,7187 |
8,8482 |
21 |
–0,4 |
0,4 |
8,2473 |
0,6196 |
1,0277 |
–0,4981 |
–0,4862 |
0,6911 |
7,6238 |
8,8482 |
22 |
–0,1 |
0,5 |
6,5467 |
1,1098 |
1,3755 |
–0,3853 |
–0,3112 |
0,5601 |
5,4647 |
11,1037 |
23 |
–0,2 |
0,5 |
7,5659 |
1,0357 |
1,3609 |
–0,4489 |
–0,3976 |
0,6422 |
6,5530 |
11,1037 |
Группы циклов были разбиты по величинам интенсивности амплитуд σia, отличающимся не более чем на 0,5 МПа, а также при совпадении величины первых главных напряжений σ1m. В табл. 3 указаны усредненные значения компонентов тензора напряжений в окрестностях КЭ для каждой выделенной группы циклов, а также соответствующие им интенсивность амплитуд σia и первые главные напряжения σ1m.
Проведем расчет запаса прочности по переменным напряжениям для наиболее нагруженного цикла (№ 21) для КЭ в сварном соединении с максимальными эквивалентными напряжениями σэкв.max = 10,146 МПа (рис. 5, а).
(8)
где МПа, σ-1 – предел выносливости для АМг2 по ГОСТ Р 52857.6-2007; kosl – коэффициент ослабления сварного шва; εσ = 0,99 – масштабный коэффициент; βσ = 0,96 – коэффициент поверхностной обработки;
по схематизированной диаграмме Рабиновича [5]; σr = 40, 76 МПа – величина остаточных напряжений по результатам численного расчета [7].
Заключение
Проведенные исследования по определению нагрузок на панели кузовов автобусов при движении их по городским дорогам показали, что при разгоне или торможении автобуса ускорение на элементы кузовов составляет от 0,1·g до 0,5·g соответственно в сторону движения при ускорении и в обратную сторону при торможении. Это позволяет определить силы инерции на конечные элементы КЭМ модели крышки люка и провести расчет ее напряженно-деформированного состояния и запасы прочности при действии переменных напряжений от инерционных нагрузок. Коэффициент запаса прочности для крышки смотрового люка отсека силовой установки Волгабас 5270E составил 1,506.
Работа выполнена при финансовой поддержке Министерства образования и науки Российской Федерации. Соглашение о предоставлении субсидии № 14.577.21.0158 от 28 ноября 2014 г. Уникальный идентификатор ПНИЭР RFMEFI57714X0158.
