Для осуществления экспериментальных исследований процесса насыщения ароматом дыма пищевых продуктов была собрана лабораторная установка [1].

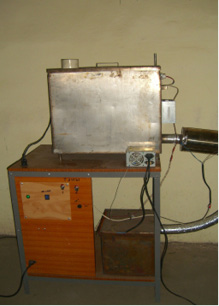

Рис. 1 Лабораторная установка для насыщения ароматом дыма продуктов с развитой структурой
1 – рама; 2 – коптильная камера; 3 – дымогенератор; 4 – пульт управления; 5 –нагреватель; 6 –патрубок соединенный с эжекторным вакуум-насосом; 7 – трубопровод для подачи дыма; 8 – датчик оптической плотности.

Установка (рис. 1) позволяет при проведении исследований варьировать следующие технологические параметры процесса электрокопчения: температура дымовоздушной смеси 291…320 К; скорость дымовоздушной смеси 0,15...1,6 м/с; напряженность электрического поля 35…95 кВ/м; оптическая плотность дымовоздушной смеси 24…36 %; относительная влажность дымовоздушной смеси 50…90 %; температура пиролиза опилок в дымогенераторе 430…600 К.

Установка для исследования процесса копчения пищевых продуктов в электростатическом поле (рис. 1) работает следующем образом. Включают эжекторный вакуум-насос, затем в коптильную камеру 2 через крышку загружается продукт, а в дымогенератор - опилки (древесных лиственных пород). Затем включают источник индуктивного нагрева 5 дымогенератора 3. После чего включают высоковольтный генератор и отключают эжекторный вакуум-насос. После окончания процесса копчения выключение установки производят в обратном порядке. Сначала отключают источник индуктивного нагрева 5 дымогенератора 3, затем вновь включают эжекторный вакуум-насос до полного удаления дымовоздушной смеси из коптильной камеры 2, дымогенератора и трубопроводов. После чего отключают высоковольтный генератор, и через крышку извлекают продукт из коптильной камеры 2.
