В 1993 году была предложен способ сегментации полутоновых изображений, основанный на анализе структуры разностей между интенсивностями регистрируемого параметра каждого пикселя и соседних с ним пикселей [1]. Этот способ получил дальнейшее развитие в публикациях [2...14]. Распространение и развитие этого способа осуществлялось во взаимосвязи с другими методами и методиками обработки изображений и контроля качества изделий, что нашло отражение в публикациях [15...28].

Рассмотрим распределение интенсивности регистрируемого параметра в окрестности элемента, координаты которого «i,j», по табл. 1.

Таблица 1

Распределение интенсивности регистрируемого параметра

Составим структурно-разностное описание данного элемента (табл. 2).

Таблица 2

Структурно-разностное описание элемента растрового изображения

Графически это описание интерпретируется следующим образом (рис. 1).

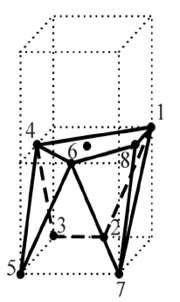

Рис. 1. Графическая интерпретация структурно-разностного описания элемента

Как видим, структурная последовательность пар направлений данного элемента следующая: позитивно-контурная, позитивно-контурная, вершинная, негативная. Из этого следует, что, данный элемент является ПкПкВН элементом. Наивысшим приоритетом в данной структурной последовательности обладает позитивно-контурная пара направлений. Таким образом, данный элемент следует отнести к позитивно-контурным.
