Здесь X(t) - зондирующий сигнал, Y(t) - принятый сигнал, h(t) - импульсная характеристика отраженного объекта (реакция тракта распространения на дельта-импульс). Для оценки импульсной характеристики объекта рассмотрим два метода.

Первый метод основан на аппроксимации сигналов во временной области экспоненциально затухающими колебаниями [1]. Этому представлению в спектральной области соответствуют функции, содержащие полюса первого порядка. Подобная аппроксимация используется в обобщённом методе Прони [2]. Модель сигнала, представимую таким образом, называют полюсной моделью, а функции, аппроксимирующие сигнал, полюсными [1]. Входной сигнал представляет собой суперпозицию затухающих колебаний и может быть представлен выражением:

. (1)

Импульсная характеристика объекта при этом имеет вид:

, (2)

где C - линейный коэффициент системы, q(t) - функции включения. Таким образом, зная набор полюсов входного и выходного сигнала, можно определить полюсное представление импульсной характеристики.

Второй метод базируется на применении модели линейной фильтрации сигнала. На основе соотношений, приведенных в работе П.Я.Уфимцева [3], получено следующее выражение для импульсной характеристики:

,  (3)

где P - мощность входного сигнала, R - расстояние между условной точкой сцены и фазовым центром антенны, F_i(F_s) - значение функции направленности передающей (приемной) антенны в направлении на условную точку сцены.

На рис.1 представлены импульсные характеристики идеально проводящей сферы диаметром d=20см, построенные вышеупомянутыми методами:

Рис. 1. Импульсные характеристики сферы, полученные на основе метода Прони (а)
и метода линейной фильтрации (б).

Сравнение полученных характеристик с известными из литературы [4], дает погрешность в пределах 1.5-2%, что свидетельствует об адекватности построенной модели.

В качестве объекта сложной формы приведена модель самолета-истребителя [5]. По имеющимся данным в программной среде создана модель, состоящая из плоских элементов и элементов поверхности второго порядка. Импульсная характеристика объекта при фронтальном облучении волной вертикальной поляризации представлена на рис. 2.

При свертке полученной импульсной характеристики со сверхразрешающим сигналом (τ_и = 3 нс, f₀ = 9.375 МГц, λ = 3.2 см) получен радиолокационный портрет цели (McDonnell Douglas F/A-18), представленный на рис. 3.

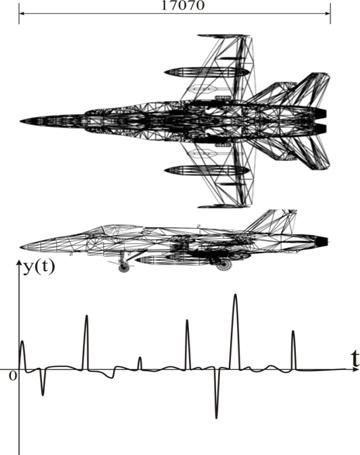

Рис. 2. Импульсные характеристики самолета McDonnell Douglas F/A-18,
полученные на основе метода Прони (а) и метода линейной фильтрации (б).

Рис. 3. Радиолокационный портрет McDonnell Douglas F/A-18 Hornet

Таким образом, в работе исследован вопрос, связанный с анализом обратного рассеяния электромагнитных волн на телах сложной формы. На основе временного анализа предложен подход для оценивания импульсных характеристик сложных объектов, который может быть использован в задачах распознавания.

Работа выполнена при поддержке Российского фонда фундаментальных исследований (гранты № 08-07-00175а, № 10-07-97012р).
