Популярными в наше время являются методы защиты [1], которые используют расширенный спектр задач нелинейной трансформации сигнала [2].
Вопросами расширения данных модификаций в радиосвязи занимались: К. Шеннон, В.Ф. Комарович, Барадеи, И.А. Голяницкий, В.Г. Кулаков, Н.Н. Клименко, А.Н. Обухов, В.И. Борисов и другие.
Целью работы является увеличение пропускной способности канала; повышение скрытности при доставке сообщения передаваемого адресату по радиоканалу, на базе методов управления траекториями доставки элементов сообщений; снижение вероятности перехвата информации, позволяющего увеличивать защищенность сообщений.
Задачи, которые потребуется решить в ходе работы:
1. Классификация методов скрытности радиоканала; уточнение критериев оценки эффективности за счет двух связанных методов.
2. Разработка нового метода повышения скрытности на основе: разделения и пространственного кодирования.
3. Разработка нового метода повышения скрытности за счет зашумления на передающей и приемной сторонах.
4. Разработка программного кода метода и его визуализация.
Приведенные в работе технологии формируют новое направление в развитии телекоммуникационных систем и общей теории связи при решении задач скрытности, помехозащищенности и повышения эффективности использования расширенного понятия связного ресурса [3]. В ходе написания работы был проведен патентный поиск, аналоги приведены в таблице.
Способы защиты информации в радиоканале
№ п/п |
Название |
Информационный ресурс |
1 |
Способ защиты информации в метеорном радиоканале |
Патент РФ № 2265957, 25.02.2004 |
Патент СССР № 1462498, 28.02.1989 |
||
Патент США № 5119500, 02.06.1992 |
||
Патент РФ № 2211533, 27.08.2003 |
||
2 |
Способ передачи-приема сигнала в многопользовательской системе радиосвязи с множеством передающих и множеством приемных антенн |
Патент РФ № 2398359, 28.01.2008 |
Патент РФ № 2303330, 20.07.2007 |
||
3 |
Способ передачи и приема цифровой информации в тропосферных линиях связи |
Патент РФ № 2475962, 18.06.2010 |
Патент РФ № 2013014, 10.07.2010 |
Также уже были опубликованы статьи на данную тему, что еще раз подтверждает ее актуальность. Всероссийские конкурсы, такие как: «УМНИК-2014», «УМНИК-2016», «Всероссийский инженерный конкурс ВИК – 2016»; международные конференции: 64 – 62-я молодежная научно-техническая конференции «МОЛОДЕЖЬ. НАУКА. ИННОВАЦИИ»; XIX РФ и Китайской Народной Республики; конкурс Благотворительного фонда В. Потанина; открытый университет Сколково, – по достоинству оценили наработки в области научной деятельности и отметили значимость работы.
Предлагается проанализировать несколько категорий методов пространственного разделения, из числа которых применяются: способы селекции согласно дальностям, направлениям и их сочетания. Классификация методов представлена на рис. 1 [4].

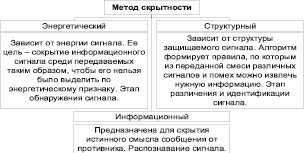

Рис. 1. Классификация методов скрытности

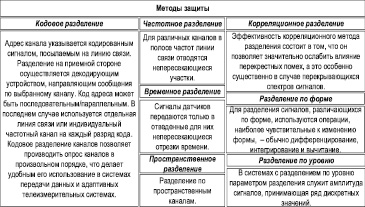

Рис. 2. Методы защиты информации

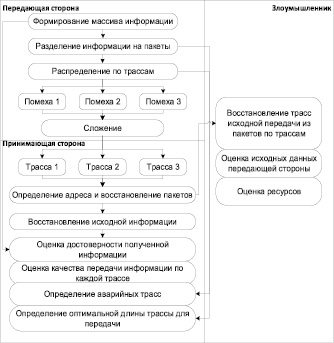

Рис. 3. Алгоритм работы метода
Исследования были выполнены для различных методов разделения сообщений, сигналов, каналов, пакетов, трасс доставки и их комбинаций. Сравнение методов защиты за счет разделения радиоканалов приведено на рис. 2 [5].
Сущность метода распределения трасс заключается в делении информации на несколько частей. Подразумевается деление информационных блоков на несколько составляющих. Значительная доля данных – информация, вторая – ключ. Разделение совершается следующим способом: первоначальный информационный блок проходит несколько этапов трансформации на передающей стороне с последующим восстановлением в приемной аппаратуре. Далее вырезанные блоки ключа также преобразуются из спектра во временную область и подаются на радиопередатчик, для излучения, так же как и ложная информация.
Антенны передатчиков формируют излучение отправленной информации согласно заданной точке. Ключ формируется другой антенной и излучается в направлении таким образом, чтобы обрезанный информационный блок и ключ сформировались синфазно в установленной точке пространства. Около полезной передаваемой информации также излучается ложная информация. Данные действия применяются для отвлечения внимания противника.
Приемной стороне заранее сообщается, в какой точке необходимо совершить снятие информации, в этом направлении и будет сфокусирована приемная радиоантенна. В данном пункте уже будут скомпонованы блок обрезанной информации и ключ, в итоге принимающая сторона получает нужную информацию. После принятия первой части данных система преобразуется для снятия информации в следующей точке на другом участке времени [6].
Алгоритм работы метода приведен на рис. 3.
Преимуществом является то, что информационная система содержит ограниченную численность каналов. В случае увеличения ложной информации мы усложняем снятие данных противной стороной.
Осуществление предлагаемого способа подразумевает ряд критериев:
1. Подобранные точки должны быть видны приемной и передающей стороне. Приемные и передающие антенны располагаются для соблюдения условия совместного наблюдения точки переизлучения.
2. Область, в которую передается информация, должна определяться сектором в данных границах. Противная сторона должна будет просматривать большое количество возможных вариантов трасс¸ а изменение их во времени приведет к тому, что вероятность вскрытия станет мала. Перебор точек приведет злоумышленника к перегрузке информационной системы и остановке съема.
Для усиления представленного метода предлагается использовать метод маскирования. Пока известно, что маскирование предусматривает защиту передатчика. Возможны более сложные варианты использования направленности передатчика/приемника и зашумление. Эффективность будет определяться в виде произведения характеристик направленности каждого из элементов схемы.
Для реализации данного метода написана программа, визуализация варианта построения трассы представлена на рис. 4.

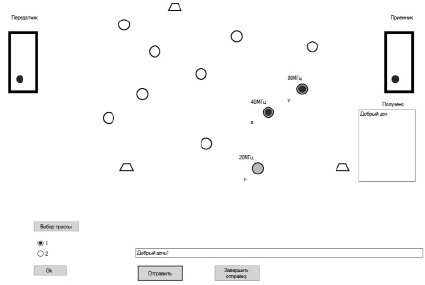

Рис. 4. Передача информации по первой трассе

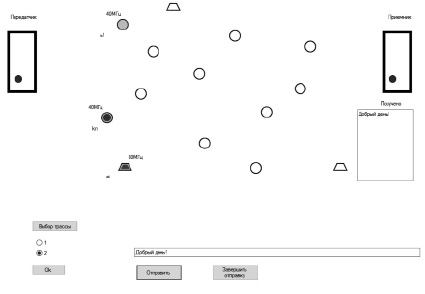

Рис. 5. Передача информации по двум трассам
На рис. 5 представлен более сложный вариант передачи информации с использованием двух трасс.
Опыт работы в крупной телекоммуникационной компании позволяет заметить, что корпорации сталкиваются с проблемой передачи информации в отдаленных пунктах. Не везде в Приморском крае есть возможность провести коммуникации до определенного здания. С такими проблемами сталкиваются такие предприятия, как базы отдыха «Синяя сопка», воинские части, расположенные далеко от городских территорий. Метод предполагает передачу информации по радиоканалу, что позволит использовать его в данных местах. Также система предполагает защиту информации от несанкционированного съема, что является важным для любой компании: игорная зона, МВД, бизнес-центры, рыбодобывающие компании. Гибкость предлагаемой системы позволит в любой момент поменять условия доставки, что снизит до нуля вероятность перехвата.
Анализ результатов моделирования по пространственному преобразованию трасс распространения показал:
1. Даже при делении информации на два блока по пространству повышается скрытность радиоканала, что не позволяет станции радиоразведки (РР) восстановить информацию.
2. Для перехвата информации станция РР должна формировать множество каналов приема с последующим их перебором, что потребует увеличения аппаратных, вычислительных и временных ресурсов.
3. Предложенные варианты расширяют пространства маневра построения трасс через виртуальные отражатели, контроль которых становится или недоступным или неприемлемым для станций радиоразведки.
4. Развитие автоматизированных систем мониторинга пространства в будущем сможет снизить эффективность данного метода, поэтому требуется усилить предложенный метод скрытности дополнительным эффектом. Поэтому предложена новая процедура зашумления канала. Для большей надежности предложено выполнить маскирование как передатчика, так и приемника [7].
Таким образом, в работе предложен метод защиты информации в радиоканале, значительно затрудняющий съем информации. Разработка метода пространственного преобразования позволяет повысить скрытность передаваемой информации и увеличить защищенность сообщений.
Классификация методов скрытности радиоканала и уточнение критериев оценки эффективности за счет двух связанных методов помогли в разработке нового метода повышения скрытности на основе: разделения и пространственного кодирования. Разработан план и проведен эксперимент по оценке эффективности метода пространственного разделения. Определены условия и ограничения метода. Разработано техническое решение, в Роспатент отправлена заявка на полезную модель.
Цели работы достигнуты, система позволяет повысить скрытность сообщений при доставке адресату, что снижает вероятность перехвата.
