ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ И МОДЕЛИРОВАНИЕ УСТОЙЧИВОСТИ ПРОЦЕССА РЕЗАНИЯ ПРИ ОБРАБОТКЕ СТАЛЬНЫХ ДЕТАЛЕЙ

Остапчук А.К. 1 Кузнецова Е.М. 2, 3 Дмитриева О.В. 2
1 ФГБОУ ВО «Курганский институт железнодорожного транспорта»
2 ФГБОУ ВО «Курганский государственный университет»
3 ФГБОУ ВО «Уральский государственный университет путей сообщения»
В статье проанализированы результаты экспериментальных исследований влияния параметров лезвийной обработки стальных деталей на устойчивость процесса резания. Приведено описание метода оценки износа режущего инструмента с применением системы измерения виброакустического сигнала. Выявлена зависимость мощности виброакустического сигнала от износа режущего инструмента. Рассмотрены методы оценки устойчивости процесса резания на основе модели, реализованной на нечеткой логике, и модели Лоренца для технологической системы. Для проверки адекватности модели была проведена серия экспериментов, которые позволили связать коэффициент динамической жесткости с режимами процесса обработки и устойчивостью процесса резания. Сделан вывод, что для контроля и прогнозирования состояния режущих кромок инструмента без прерывания процесса обработки может быть применим метод виброакустической диагностики.
вибродиагностика
износ
система Лоренца
нечеткая логика
устойчивость
1. Городецкий М.С. Оперативная диагностика в металлорежущих станках / М.С. Городецкий // Оперативная диагностика состояния оборудования, инструмента и рабочего процесса в станках с помощью встроенных средств: Сб. науч. трудов. – М.: ЭНИМС, 1989. – С. 5–13.
2. Мигранов М.Ш. Анализ контактных процессов при трении и резании / М.Ш. Мигранов, Л.Ш. Шустер // Механика и физика процессов на поверхности и в контакте твердых тел, деталей технологического и энергетического оборудования. – 2009. – № 2. – С. 90–96.
3. Интеллектуальные системы диагностики состояния оборудования и износа инструмента / Ю.Г. Кабалдин [и др.] // Машиностроение: сетевой электронный научный журнал. – 2014. – № 2. – С. 47–50.
4. Остапчук А.К., Кузнецова Е.М., Михалищев А.Г. К вопросу оценки работоспособности режущего инструмента // Новая наука: Современное состояние и пути развития. – 2015. – № 3. – С. 86–88.
5. Оценка состояния режущего инструмента в режиме реального времени на основе подходов нелинейной динамики с использованием NVIDIA CUDA в программной среде LABVIEW / Ю.Г. Кабалдин [и др.] // Труды НГТУ им. Р.Е. Алексеева. – 2013. – № 5 (102). – С. 114–121.
6. Ярушкина Н.Г. Основы теории нечетких и гибридных систем / Н.Г. Ярушкина. – М.: Финансы и статистика, 2004. – 244 с.
7. Lorenz E.N. Deterministic nonperiodic flow // Journ. of the Atmospheric Science. – 1963. – Vol. 20. – P. 130–141.
8. Остапчук А.К. Моделирование процесса обработки деталей транспортных машин с использованием системы уравнений Лоренца / А.К. Остапчук // Модернизация и научные исследования в транспортном комплексе. Том 1. – Пермь: ПНИПУ, 2013 – С. 254–266.

Решение проблемы повышения качества обработки заготовок на станках с ЧПУ определяется режимами обработки, условиями протекания процессов и характером изменения параметров процесса и влияющих величин. Значительным недостатком станков с ЧПУ является то, что они зачастую не гарантируют заданных жестких требований по точности и качеству обработки деталей вследствие недетерминированности процесса и нестационарности условий обработки.

Автоматическое поддержание работоспособности станочного оборудования в условиях минимального вмешательства оператора («безлюдная технология») невозможно без широкого использования встроенных средств, осуществляющих сбор информации о качестве протекания технологического процесса. Помимо сбора информации должна присутствовать и функция принятия решений по ликвидации последствий отказов [1]. Большинство запросов на создание систем управления технологическим процессом возникают в тех случаях, когда станки находятся в эксплуатации и затруднена сложная модернизация.

Динамические процессы в технологических системах существенно влияют на устойчивость процесса резания, качество и точность механической обработки. Технологическую обрабатывающую систему можно представить как совокупность взаимосвязанных открытых нелинейных динамических подсистем с прямыми и обратными связями и иерархическим устройством.

Система резания является основной подсистемой технологической системы. Необходимая устойчивость процесса резания достигается при самоорганизации системы. Однако в процессе резания устойчивое движение упругой системы станок – инструмент – деталь нарушается переходом к хаотическому движению. Число степеней свободы, определяющее вид траектории движения системы в фазовом пространстве, зависит от того, сколько параметров необходимо задать, чтобы полностью охарактеризовать в нем состояние системы.

Рассматривая технологическую систему как совокупность механической подсистемы (станок) с трибосредой (контакт резца с обрабатываемой деталью), можно отметить, что при их взаимодействии формируется новая система (трибосистема) [2]. Для более эффективного использования станков необходим подход к управлению процессом резания, основанный на анализе устойчивости технологической обрабатывающей системы.

Управление процессом на базе корректных математических моделей процесса резания металлов возможно только при наличии набора экспериментальных данных о динамических процессах и установлении законов изменения параметров технологической обрабатывающей системы.

Выбор средств (датчиков) для оперативной диагностики процесса резания определяется в основном двумя факторами: информативностью, адекватной ситуации, возникающей в зоне резания, а также простотой и надежностью встройки в станок. Использование высокочастотных колебаний (в частотном диапазоне выше 100–500 кГц) затруднено тем, что вибрации быстро затухают с увеличением расстояния от источника их возникновения.

Природа вибраций в трибосистеме имеет сложную структуру. Основное преимущество виброакустического сигнала, генерируемого в процессе обработки в диапазоне до 20–30 кГц, заключается в том, что его можно регистрировать в любой точке упругой системы станка.

Динамические явления, возникающие в процессе резания, определяются не только режимами резания, но и состоянием режущего инструмента, размерный износ которого становится источником проблем при определении необходимой коррекции [3].

Экспериментальные исследования влияния параметров лезвийной обработки стальных деталей на устойчивость процесса резания

Для оценки устойчивости процесса резания был проведен ряд экспериментов. Эксперимент проводился с использованием автоматизированного стенда (рис. 1). В ходе эксперимента измерялся виброакустический сигнал и контролировался износ режущего инструмента [4].

Эксперимент проводился в условиях: механическая подсистема – токарно-обрабатывающий центр SuperJobber 500; обрабатываемый материал – сталь 45, 40Х; режущий инструмент – минералокерамический инструмент ВОК60, твердый сплав Т15К6; условие сухого трения (отсутствие смазывающе-охлаждающих жидкостей); скорость обработки – v = 200–400 м/мин; подача s = 20–150 мм/мин; глубина резания t = 0,25 мм. Во время обработки каждой детали фиксировался виброакустический сигнал с помощью трехкоординатного пьезоакселерометра с частотным диапазоном 0–21 кГц.

Наряду с записью виброакустического сигнала для определения устойчивости технологической обрабатывающей системы контролировался износ режущего инструмента по задней поверхности. Было установлено, что на первом этапе процесса резания виброакустический сигнал характеризуется высокими амплитудами трех различных направлений. При дальнейшей обработке частотный спектр вибросигнала изменялся с концентрацией основной мощности в нескольких явно выраженных частотных диапазонах. Уменьшение спектральной функции наблюдалось до износа режущего инструмента h3 = 0,2–0,3 мм по задней грани. При увеличении износа от 0,2–0,3 мм до 0,6–0,7 мм обнаруживается стабильность мощности вибросигнала. Достижение величины износа 0,7 мм соответствует возрастанию мощности вибросигнала в диапазоне частот от 8 кГц до 14 кГц значительнее, чем в других областях спектра.

Уменьшение амплитуды вибрации объясняется увеличением фрикционного демпфирования вследствие увеличения площади контакта между инструментом и заготовкой.

В процессе обработки поверхностей заготовки происходит сглаживание наиболее выступающих неровностей, формируется новая поверхность, а трибологическая система переходит в равновесное состояние. Сформированная шероховатость является оптимальной для данных условий взаимодействия и обеспечивает минимальный износ. Данная стадия изнашивания инструмента является стационарным процессом и характеризуется постоянной величиной основных параметров трения [4].

Математические модели оценки устойчивости процесса резания на основе нечеткой логики и модели Лоренца

В случае невозможности применения простых математических моделей для описания сложных систем и процессов, систем с существенной нелинейностью [5], их описание возможно помощью применения методов нечеткой логики.

ostap1.tif

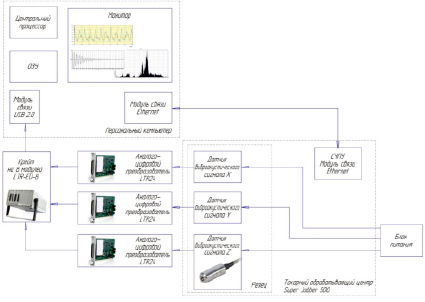

Рис. 1. Структура автоматизированного стенда измерения вибросигнала при чистовой обработке

ostap2a.tif ostap2b.tif

а) б)

Рис. 2. Модель износа инструмента

В рамках нечеткой логики механизм логического вывода в общем случае состоит из следующих этапов [6]:

1. Фазификация.

2. Нечеткий вывод.

3. Нечеткая композиция.

4. Дефазификация.

На рис. 2 показаны поверхность функции модели (а) и задание системы правил функции (б), реализованные с помощью модуля fuzzy logic программного обеспечения Matlab.

ostap3a.tif ostap3b.tif ostap3c.tif

2,547 мкм 0,618 мкм 0,600 мкм

а) б) в)

ostap3d.tif ostap3e.tif ostap3k.tif

S = 0,1 мм/об V = 300 м/мин

S = 0,1 мм/об V = 350 м/мин

S = 0,1 мм/об V = 400 м/мин

г) д) е)

Рис. 3. Фотографии обработанной поверхности (а), профилограммы поверхности (б), параметры шероховатости Ra (в), полигоны распределения частот (г), фазовые портреты технологической системы (д) при различных режимах резания (е)

Для исследования технологической системы процесса резания в программном пакете Simulink Matlab R2014 была построена модель системы Лоренца [7] для технологической системы. Результаты расчетов выводятся на блок графопостроителя фазовой плоскости XY и XZ.

Для оценки параметров исследуемой системы Лоренца использовался уточненный метод Эйлера. Модель системы имеет вид

ost01.wmf

где параметры ost02.wmf, ost03.wmf, ost04.wmf, ost05.wmf, ost06.wmf, ost07.wmf, среди которых оценка проводилась для С1, С2, С4, С5 [8].

ost08.wmf

где xi, yi, zi – значения временных рядов на i-ом шаге соответственно, N = 104 – длина временного ряда, H = 0,01 – шаг интегрирования. Значения временных рядов брались из стадии стационарного процесса (износ по задней поверхности hз = 0,3–0,7 мм).

Для оценки устойчивости трибосистемы принципиальное значение имеют два параметра С1 и С2, так как они определяют знак в системе. Коэффициент С1, характеризующий частоту колебаний в системе, можно представить как функцию от с. Поэтому параметр С1 (а точнее с) в системе будет управляющим. По мере движения точки равновесия системы изменяются значения динамической жесткости и диссипации.

Коэффициент суммарной динамической жесткости [8]:

ost09.wmf

Для различных значений с были построены фазовые портреты, по которым определялась устойчивость системы (рис. 3).

Выводы

Проверка адекватности модели показала, что с точки зрения управляемости процесса особенный интерес для трибосистемы представляет случай, когда параметры системы определяют её положение вблизи бифуркационных преобразований, при этом достаточно малого изменения управляющих параметров для того, чтобы система самопроизвольно перешла в состояние детерминированного поведения, т.е. наблюдается ее спонтанная самоорганизация.

В результате экспериментов было выявлено [8]:

– при с = 0; –11 < с < –17; –24 < c < –27 система находится в состоянии бифуркации и способна самопроизвольно перейти в новое состояние;

– при остальных отрицательных значениях с система относительно устойчива;

– при положительных значениях с система имеет единственную асимптотически устойчивую точку, где она является относительно устойчивой, при обработке как минералокерамическим инструментом ВОК60 так и твердым сплавом Т15К6, но данные режимы обработки не являются оптимальными с точки зрения производительности процесса.
